1、前言

FPGA实现LVDS视频发送现状：

FPGA实现LVDS视频发送目前有两种方案：
一是使用专用编芯片解码，比如TI的DS90C189，优点是简单快捷，缺点是需要额外的芯片，导致PCB布线难度加大，系统成本上升；另一种方案是使用FPGA逻辑资源实现LVDS并串转换，其中7系列FPGA使用OSERDESE2+OBUFDS原语实现并串转换，UltraScale系列FPGA使用OSERDESE3+OBUFDS原语实现并串转换，优点是充分利用了FPGA资源，系统设计简单，成本更低，缺点是实现难度大，对FPGA工程师水平要求较高；本设计使用7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换；

工程概述

本文详细描述了FPGA纯verilog实现LVDS视频发送的设计方案；输入视频为FPGA内部实现的RGB动态彩条，可完美模拟视频源；双通道模式下的RGB视频进入纯verilog代码实现的奇偶场分离模块，实现一帧视频的奇偶场分离；然后奇偶场视频进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到8条数据通道中去；单通道模式下的RGB视频则不需要奇偶场分离，直接进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到4条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换；最后LVDS视频送入LVDS显示屏显示即可；针对市场主流需求，本博客提供8套工程源码，具体如下：

现对上述8套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx--Artix7-35T--xc7a35tfgg484-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1024x600@60Hz，可完美模拟视频源；单通道模式下的RGB视频则不需要奇偶场分离，直接进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到4条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为单通道，即由4条数据通道+1条随路时钟通道组成，输出LVDS视频分辨率为1024x600@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码2

开发板FPGA型号为Xilinx--Artix7-35T--xc7a35tfgg484-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1920x1080@60Hz，可完美模拟视频源；双通道模式下的RGB视频进入纯verilog代码实现的奇偶场分离模块，实现一帧视频的奇偶场分离；然后奇偶场视频进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到8条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为双通道，即由8条数据通道+2条随路时钟通道组成，输出LVDS视频分辨率为1920x1080@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码3

开发板FPGA型号为Xilinx--Artix7-100T--xc7a100tfgg484-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1024x600@60Hz，可完美模拟视频源；单通道模式下的RGB视频则不需要奇偶场分离，直接进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到4条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为单通道，即由4条数据通道+1条随路时钟通道组成，输出LVDS视频分辨率为1024x600@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码4

开发板FPGA型号为Xilinx--Artix7-100T--xc7a100tfgg484-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1920x1080@60Hz，可完美模拟视频源；双通道模式下的RGB视频进入纯verilog代码实现的奇偶场分离模块，实现一帧视频的奇偶场分离；然后奇偶场视频进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到8条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为双通道，即由8条数据通道+2条随路时钟通道组成，输出LVDS视频分辨率为1920x1080@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码5

开发板FPGA型号为Xilinx-->Kintex7--325T--xc7k325tffg676-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1024x600@60Hz，可完美模拟视频源；单通道模式下的RGB视频则不需要奇偶场分离，直接进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到4条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为单通道，即由4条数据通道+1条随路时钟通道组成，输出LVDS视频分辨率为1024x600@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码6

开发板FPGA型号为Xilinx-->Kintex7--325T--xc7k325tffg676-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1920x1080@60Hz，可完美模拟视频源；双通道模式下的RGB视频进入纯verilog代码实现的奇偶场分离模块，实现一帧视频的奇偶场分离；然后奇偶场视频进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到8条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为双通道，即由8条数据通道+2条随路时钟通道组成，输出LVDS视频分辨率为1920x1080@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码7

开发板FPGA型号为Xilinx-->Zynq7100--xc7z100ffg900-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1024x600@60Hz，可完美模拟视频源；单通道模式下的RGB视频则不需要奇偶场分离，直接进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到4条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为单通道，即由4条数据通道+1条随路时钟通道组成，输出LVDS视频分辨率为1024x600@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

工程源码8

开发板FPGA型号为Xilinx-->Zynq7100--xc7z100ffg900-2；输入视频为FPGA内部实现的RGB动态彩条，分辨率为1920x1080@60Hz，可完美模拟视频源；双通道模式下的RGB视频进入纯verilog代码实现的奇偶场分离模块，实现一帧视频的奇偶场分离；然后奇偶场视频进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到8条数据通道中去；多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，输出LVDS视频为双通道，即由8条数据通道+2条随路时钟通道组成，输出LVDS视频分辨率为1920x1080@60Hz；最后LVDS视频送入LVDS显示屏显示即可；工程适用于RGB转LVDS应用；

本文详细描述了FPGA实现RGB转LVDS视频发送的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

FPGA实现LVDS视频收发方案

我的FPGA-LVDS专栏有很多FPGA的LVDS视频编解码方案，专栏链接如下：欢迎前往查看：
点击直接前往

3、工程详细设计方案

工程设计原理框图

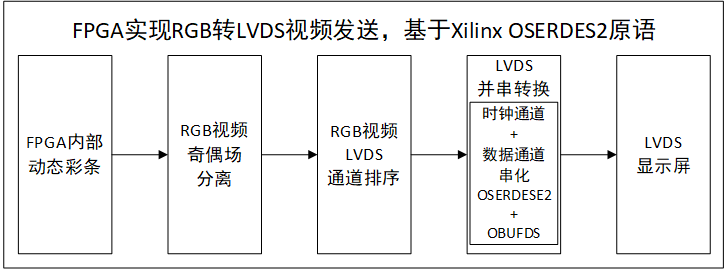

工程设计原理框图如下：

FPGA动态彩条

FPGA动态彩条由纯verilog代码实现，可完美模拟视频源，有别于网上的静态彩条，FPGA动态彩条完全是运动的，对于验证而言更有说服力，FPGA动态彩条支持多种分辨率，背景、边框、颜色、运动方块大小等均可通过参数配置，FPGA动态彩条代码架构如此下：

FPGA动态彩条顶层接口如下：

奇偶场分离

奇偶场分离模块在双通道LVDS工程中才有，双通道LVDS将RGB视频分为奇偶场发送，奇偶场是模拟视频中的概念，对于入门较晚的兄弟而言比较陌生，这块可以在CSDN或知乎等平台搜索学习一下；奇偶场分离模块就是将1920*1080@60Hz的视频分为奇场和偶场偶；奇偶场分离模块码架构如此下：

奇偶场分离顶层接口如下：

LVDS通道排序

然后奇偶场视频进入纯verilog代码实现的LVDS通道排序模块，根据LVDS显示屏的时序要求，将RGB视频像素分配到8条数据通道中去；不同的LVDS屏幕可能有不同的通道排序，以我手里的LVDS屏幕为例，根据屏幕手册，LVDS通道排序要求如下：

此外，为了适应8bit和10bit模式，我们在LVDS通道排序模块中做了适配，LVDS通道排序顶层接口如下：

本设计使用8bit模式，LVDS通道排序模块码架构如此下：

LVDS并串转换

多通道视频在进入纯verilog代码实现的RGB转LVDS模块，使用Xilinx 7系列FPGA的OSERDESE2+OBUFDS原语实现并串转换，OSERDESE2原语实现RGB并行数据转换串行数据，OBUFDS原语实现单端串行数据转换差分串行数据；采用7bit，SDR模式；LVDS并串转换模块码架构如此下：

LVDS并串转换顶层接口如下：

！！！注意
！！！注意
单通道LVDS视频输出模式下，LVDS由4条数据通道+1条随路时钟通道组成；
双通道LVDS视频输出模式下，LVDS由8条数据通道+2条随路时钟通道组成；

LVDS显示屏

LVDS显示屏由本博主提供，目前有两款，一款为单通道LVDS模式，最高分辨率支持1204x600@60Hz；另一款为双通道LVDS模式，最高分辨率支持1920x1080@60Hz，LVDS显示屏为8bit SDR模式；

工程源码架构

提供8套工程源码，以工程源码2为例，综合后的工程源码架构如下：

本博主发布的工程均已编译完成，且时序收敛，无时序违约，如下：

4、Vivado工程详解1详解：Artix7-35T，单通道LVDS版本

开发板FPGA型号：Xilinx--Artix7--xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1024x600@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1024x600@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：4对差分数据+1对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

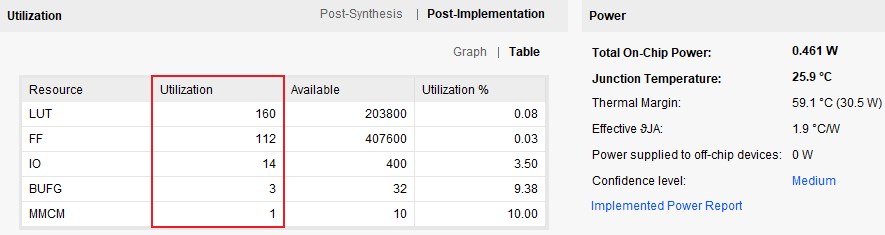

工程的资源消耗和功耗如下：

5、Vivado工程详解2详解：Artix7-35T，双通道LVDS版本

开发板FPGA型号：Xilinx--Artix7--xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1920x1080@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1920x1080@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：8对差分数据+2对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

6、Vivado工程详解3详解：Artix7-100T，单通道LVDS版本

开发板FPGA型号：Xilinx--Artix7--xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1024x600@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1024x600@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：4对差分数据+1对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

7、Vivado工程详解4详解：Artix7-100T，双通道LVDS版本

开发板FPGA型号：Xilinx--Artix7--xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1920x1080@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1920x1080@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：8对差分数据+2对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

8、Vivado工程详解5详解：Kintex7-325T，单通道LVDS版本

开发板FPGA型号：Xilinx-->Kintex7--325T--xc7k325tffg676-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1024x600@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1024x600@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：4对差分数据+1对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

9、Vivado工程详解6详解：Kintex7-325T，双通道LVDS版本

开发板FPGA型号：Xilinx-->Kintex7--325T--xc7k325tffg676-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1920x1080@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1920x1080@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：8对差分数据+2对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

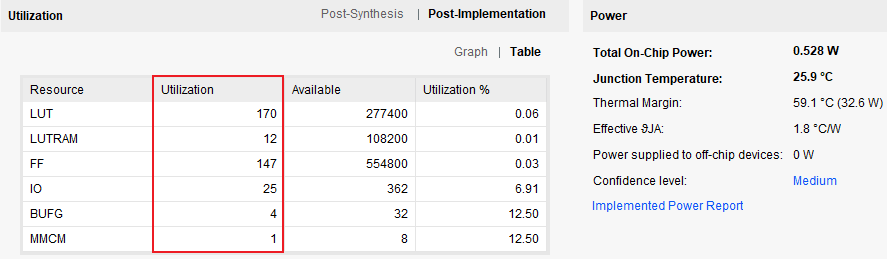

工程的资源消耗和功耗如下：

10、Vivado工程详解7详解：Zynq7100，单通道LVDS版本

开发板FPGA型号：Xilinx-->Zynq7100--xc7z100ffg900-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1024x600@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1024x600@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：4对差分数据+1对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

11、Vivado工程详解8详解：Zynq7100，双通道LVDS版本

开发板FPGA型号：Xilinx-->Zynq7100--xc7z100ffg900-2；
FPGA开发环境：Vivado2019.1；
输入：FPGA动态彩条，分辨率1920x1080@60Hz；
输出：LVDS，RTL逻辑编码，分辨率为1920x1080@60Hz；
LVDS视频编码方案：Xilinx官方OSERDES2+OBUFDS原语方案；
LVDS差分对：8对差分数据+2对随路差分时钟；
实现功能：FPGA实现RGB转LVDS视频发送；
工程作用：此工程目的是让读者掌握FPGA实现RGB转LVDS视频发送的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

12、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件-->另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

13、上板调试验证

准备工作

需要准备的器材如下：
FPGA开发板，可以找本博主提供；
LVDS显示屏，可以找本博主提供；

FPGA实现LVDS视频输出效果演示

FPGA实现LVDS视频输出效果演示如下：
[video(video-UadCpRjq-1752037973010)(type-bilibili)(url-https://player.bilibili.com/p...)(image-https://i-blog.csdnimg.cn/img...)(title-FPGA实现RGB转LVDS视频发送)]
