UltraScale系列FPGA实现SDI视频编解码+UDP以太网传输，基于UltraScale GTH高速接口，提供2套工程源码和技术支持

[video(video-Z2bpla8B-1740104028756)(type-csdn)(url-https://live.csdn.net/v/embed...)(image-https://i-blog.csdnimg.cn/img...)(title-SDI-UDP)]

1、前言

目前FPGA实现SDI视频编解码有两种方案：一是使用专用编解码芯片，比如典型的接收器GS2971，发送器GS2972，优点是简单，比如GS2971接收器直接将SDI解码为并行的YCrCb422，GS2972发送器直接将并行的YCrCb422编码为SDI视频，缺点是成本较高，可以百度一下GS2971和GS2972的价格；另一种方案是使用FPGA逻辑资源部实现SDI编解码，利用Xilinx系列FPGA的GTP/GTX/GTH/GTY等资源实现解串，利用Xilinx系列FPGA的SMPTE UHD-SDI资源实现SDI编解码，优点是合理利用了FPGA资源，GT高速接口资源不用白不用，缺点是操作难度大一些，对FPGA开发者的技术水平要求较高。有意思的是，这两种方案在本博这里都有对应的解决方案，包括硬件的FPGA开发板、工程源码等等。本设计使用UltraScale GTH高速接口资源；

工程概述

本设计基于Xilinx的UltraScale系列FPGA开发板实现SDI视频编解码，输入源为一个3G-SDI相机或者HDMI转3G-SDI盒子，也可以使用HD-SDI或者SD-SDI相机，因为本设计是三种SDI视频自适应的；同轴的SDI视频通过同轴线连接到FPGA开发板的BNC座子，然后同轴视频经过板载的LMH1219RTWR芯片实现单端转差分和均衡EQ的功能；然后差分SDI视频信号进入FPGA内部的UltraScale GTH高速资源，实现数据高速串行到并行的转换，本博称之为解串；解串后的并行视频再送入Xilinx系列FPGA特有的SMPTE UHD-SDI IP核进行SDI视频解码操作，并输出BT1120视频，至此，SDI视频解码操作已经完成，可以进行常规的图像处理操作了；

本设计的目的是做图像缩放后再以UDP以太网输出解码的SDI视频，针对目前市面上的主流项目需求，本博设计了两种以太网物理层实现方式，一种是FPGA挂载PHY芯片（RTL8211F）方式，另一种FPGA内部GT高速接口实现以太网物理层方式；这两种方式都需要先对解码BT1120视频进行转RGB、图像缩放、图像缓存操作；解码后的SDI视频送入BT1120转RGB模块实现视频格式转换，输出RGB888视频；然后使用自研的、纯verilog实现的、支持任意比例缩放的图像缩放模块实现对输入视频的图像缩放操作，将原始的1920x1080分辨率的SDI视频缩小为1280x720，当然，读者也可以缩放为其他分辨率；然后本博常用的FDMA图像缓存架构实现图像3帧缓存，缓存介质为板载的DDR4；从DDR4读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的PHY网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；这是FPGA挂载PHY芯片（RTL8211F）方式；或者MAC数据送入Xilinx官方的AXI 1G/2.5G Ethernet Subsystem IP核实现以太网物理层，并输出差分信号，再通过SFP光口转RJ45电口实现光电转换，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；这是FPGA内部GT高速接口实现以太网物理层方式；本博客提供2套工程源码，具体如下：

现对上述2套工程源码做如下解释，方便读者理解：

<font color="red" size="3">工程源码1

开发板FPGA型号为Xilinx-->Kintex UltraScale--xcku040-ffva1156-2-i；输入视频为3G-SDI相机或者HDMI转3G-SDI盒子，输入分辨率为1920x1080@60Hz，输入视频经过板载的LMH1219RTWR芯片实现单端转差分和均衡EQ后送入FPGA；再经过UltraScale GTH将SDI视频解串为并行数据；再经过SMPTE UHD-SDI IP核将SDI解码BT1120数据；再经过BT1120转RGB模块将BT1120转换为RGB888视频；再经过自研的、纯verilog实现的、支持任意比例缩放的图像缩放模块实现对输入视频的图像缩放操作，将原始的1920x1080分辨率的SDI视频缩小为1280x720；再经过本博主常用的FDMA图像缓存方案将视频写入DDR4做三帧缓存；从DDR4读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的RTL8211FD网络芯片实现物理层功能，将RGMII数据转换为差分数据，RTL8211FD工作于延时模式，接口为RGMII；再经过板载的RJ45网口，用网线传输到电脑端，输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx的UltraScale高端系列FPGA实现SDI转UDP以太网传输场景，需要FPGA板子有板载PHY芯片；

<font color="red" size="3">工程源码2

开发板FPGA型号为Xilinx-->Kintex UltraScale--xcku040-ffva1156-2-i；输入视频为3G-SDI相机或者HDMI转3G-SDI盒子，输入分辨率为1920x1080@60Hz，输入视频经过板载的LMH1219RTWR芯片实现单端转差分和均衡EQ后送入FPGA；再经过UltraScale GTH将SDI视频解串为并行数据；再经过SMPTE UHD-SDI IP核将SDI解码BT1120数据；再经过BT1120转RGB模块将BT1120转换为RGB888视频；再经过自研的、纯verilog实现的、支持任意比例缩放的图像缩放模块实现对输入视频的图像缩放操作，将原始的1920x1080分辨率的SDI视频缩小为1280x720；再经过本博主常用的FDMA图像缓存方案将视频写入DDR4做三帧缓存；从DDR4读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的AXI 1G/2.5G Ethernet Subsystem IP核实现以太网物理层，并输出差分信号，再通过SFP光口转RJ45电口实现光电转换，用网线传输到电脑端，输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx的UltraScale高端系列FPGA实现SDI转UDP以太网传输场景，需要FPGA板子有板载SFP光口；

本博客详细描述了UltraScale系列FPGA实现SDI视频编解码+UDP以太网传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

本博已有的 SDI 编解码方案

我的博客主页开设有SDI视频专栏，里面全是FPGA编解码SDI的工程源码及博客介绍；既有基于GS2971/GS2972的SDI编解码，也有基于GTP/GTX资源的SDI编解码；既有HD-SDI、3G-SDI，也有6G-SDI、12G-SDI等；专栏地址链接如下：
点击直接前往

本博已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看，以下是专栏地址：
直接点击前往

本方案在Xilinx--Artix7系列FPGA上的应用

本方案在Xilinx--Artix7系列FPGA上的也有应用，之前专门写过一篇博客，博客地址链接如下：
点击直接前往

本方案在Xilinx--Kintex7系列FPGA上的应用

本方案在Xilinx--Kintex7系列FPGA上的也有应用，之前专门写过一篇博客，博客地址链接如下：
点击直接前往

本方案在Xilinx--Zynq7000系列FPGA上的应用

本方案在Xilinx--Zynq7000系列FPGA上的也有应用，之前专门写过一篇博客，博客地址链接如下：
点击直接前往

3、详细设计方案

设计原理框图

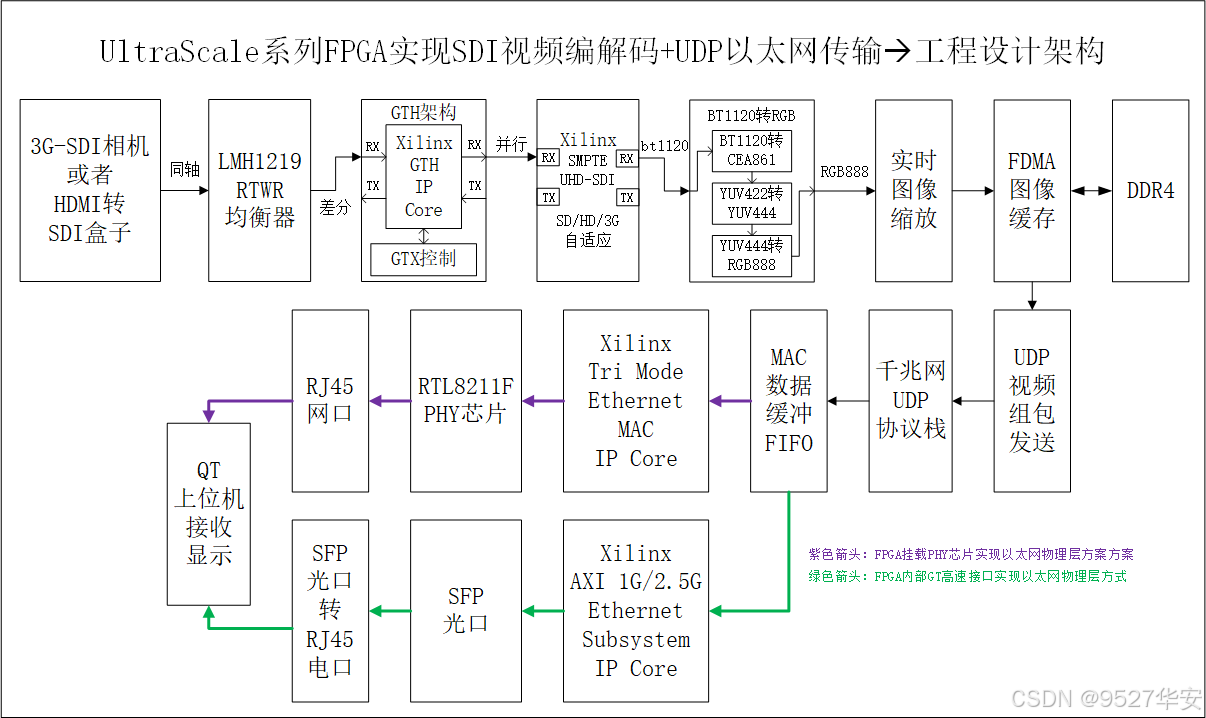

设计原理框图如下：

注意！！！！
注意！！！！
<font color="purple" size="3">紫色箭头：PHY做以太网物理层方案
<font color="green" size="3">绿色箭头：FPGA内部高速接口做以太网物理层方案

本设计参考了Xilinx官方设计文档，官方的参考设计框图如下：

SDI 输入设备

SDI 输入设备可以是SDI相机，代码兼容HD/SD/3G-SDI三种模式；SDI相机相对比较贵，预算有限的朋友可以考虑用HDMI转SDI盒子模拟SDI相机，这种盒子某宝一百块左右；当使用HDMI转SDI盒子时，输入源可以用笔记本电脑，即用笔记本电脑通过HDMI线连接到HDMI转SDI盒子的HDMI输入接口，再用SDI线连接HDMI转SDI盒子的SDI输出接口到FPGA开发板，如下：

LMH1219RTWR 均衡器

LMH1219RTWR芯片实现单端转差分和均衡EQ的功能，这里选用LMH1219RTWR是因为借鉴了了Xilinx官方的方案，当然也可以用其他型号器件。LMH1219RTWR均衡器原理图如下：

UltraScale GTH 高速接口-->解串与串化

本设计使用Xilinx特有的UltraScale GTH高速信号处理资源实现SDI差分视频信号的解串与串化，对于SDI视频接收而言，UltraScale GTH起到解串的作用，即将输入的高速串行的差分信号解为并行的数字信号；对于SDI视频发送而言，UltraScale GTH起到串化的作用，即将输入的并行的数字信号串化为高速串行的差分信号；UltraScale GTH的使用一般需要例化IP核，通过vivado的UI界面进行配置，但本设计需要对SD-SDI、HD-SDI、3G-SDI视频进行自动识别和自适应处理，所以需要使得UltraScale GTH具有动态改变线速率的功能，该功能可通过DRP接口配置，也可通过UltraScale GTH的rate接口配置此外，为了动态配置UltraScale GTH线速率，还需要UltraScale GTH控制模块，该模块参考了Xilinx的官方设计方案，具有动态监测SDI模式，动态配置DRP等功能；该方案参考了Xilinx官方的设计；UltraScale GTH 解串与串化模块代码架构如下：

UltraScale GTH IP核配置如下：

SMPTE UDH-SDI IP核

SMPTE UDH-SDI IP核是Xilinx系列FPGA特有的用于SDI视频编解码的IP，该IP配置使用非常简单，vivado的UI界面如下：

SMPTE UDH-SDI IP核必须与UltraScale GTH配合才能使用，对于SDI视频接收而言，该IP接收来自于UltraScale GTH的数据，然后将SDI视频解码为BT1120视频输出，对于SDI视频发送而言，该IP接收来自于用户侧的的BT1120视频数据，然后将BT1120视频编码为SDI视频输出；该方案参考了Xilinx官方的设计；SMPTE UDH-SDI IP IP核代码架构如下：

BT1120转RGB

BT1120转RGB模块的作用是将SMPTE UDH-SDI IP核解码输出的BT1120视频转换为RGB888视频，它由BT1120转CEA861模块、YUV422转YUV444模块、YUV444转RGB888三个模块组成，该方案参考了Xilinx官方的设计；BT1120转RGB模块代码架构如下：

纯Verilog图像缩放模块详解

本设计的图像缩放模块使用纯Verilog方案，功能框图如下，由跨时钟FIFO、插值+RAM阵列构成，跨时钟FIFO的目的是解决跨时钟域的问题，比如从低分辨率视频放大到高分辨率视频时，像素时钟必然需要变大，这是就需要异步FIFO了，插值算法和RAM阵列具体负责图像缩放算法层面的实现；

插值算法和RAM阵列以ram和fifo为核心进行数据缓存和插值实现，设计架构如下：

依据上图，图像缩放模块内部核心是例化了4个双口RAM，作用是缓存4行图像，以得到4个临近的像素，以此为基础做线性插值；如果是做图像放大操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中插入更多的像素点来扩大分辨率；如果是做图像缩小操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中删除更多的像素点来缩小分辨率；此外，前面描述的工作是实时的、整幅图像全部扫描式的进行，所以需要对RAM的读写操作进行精准控制；

图像缩放模块代码架构如下：模块的例化请参考工程源码的顶层代码；

图像缩放模块FIFO的选择可以调用工程对应的vivado工具自带的FIFO IP核，也可以使用纯verilog实现的FIFO，可通过接口参数选择，图像缩放模块顶层接口如下：

FIFO_TYPE选择原则如下：
1：总体原则，选择"xilinx"好处大于选择"verilog"；
2：当你的FPGA逻辑资源不足时，请选"xilinx"；
3：当你图像缩放的视频分辨率较大时，请选"xilinx"；
4：当你的FPGA没有FIFO IP或者FIFO IP快用完了，请选"verilog"；
5：当你向自学一下异步FIFO时，，请选"verilog"；
6：不同FPGA型号对应的工程FIFO_TYPE参数不一样，但选择原则一样，具体参考代码；

2种插值算法的整合与选择
本设计将常用的双线性插值和邻域插值算法融合为一个代码中，通过输入参数选择某一种算法；
具体选择参数如下：

input  wire i_scaler_type //0-->bilinear;1-->neighbor

通过输入i_scaler_type 的值即可选择；

输入0选择双线性插值算法；
输入1选择邻域插值算法；

代码里的配置如下：

纯Verilog图像缩放模块使用（重点阅读）

图像缩放模块使用非常简单，顶层代码里设置了四个参数，举例如下：

上图是将输入视频分辨率从1280x720缩放为1920x1080；
如果你想将输入视频分辨率从1280x720缩放为640x480；
则只需修改为如下：

再比如你想将输入视频分辨率从1280x720缩放为960x540；
则只需修改为如下：

当然，需要修改的不仅仅这一个地方，FDMA的配置也需要相应修改，详情请参考代码，但我想要证明的是，图像缩放模块使用非常简单，你都不需要知道它内部具体怎么实现的，上手就能用；
<font color="red" size="5">
在本博主这里，想要实现图像缩放，操作就是这么无脑简单，就该两个参数就能搞定貌似高大上的双线性插值图像缩放，这种设计、这种操作、这种工程源码，你还喜欢吗？

FDMA 图像缓存

FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR中再读出送后续模块，目的是实现视频同步输出，实现输入视频到输出视频的跨时钟域问题，更好的呈现显示效果；由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR中写入M个像素，写N次即可完成1帧图像的缓存，读视频与之一样；同时调用两个FIFO实现输入输出视频的跨时钟域处理，使得用户可以AXI4内部代码，以简单地像使用FIFO那样操作AXI总线，从而达到读写DDR的目的，进而实现视频缓存；本设计图像缓存方式为3帧缓存；FDMA图像缓存使用Xilinx vivado的Block Design设计，如下图：

UDP视频组包发送

UDP视频组包发送实现视频数据的组包并通过UDP协议栈发送出去，视频数据发送必须与QT上位机的接受程序一致，上位机定义的UDP帧格式包括帧头个UDP数据，QT上位机接收代码数据帧头定义如下：

FPGA端的UDP数据组包代码必须与上图的数据帧格式对应，否则QT无法解析，代码中定义了数据组包状态机以及数据帧，如下：

另外，由于UDP发送是64位数据位宽，而图像像素数据是24bit位宽，所以必须将UDP数据重新组合，以保证像素数据的对齐，这部分是整个工程的难点，也是所有FPGA做UDP数据传输的难点；UDP视频组包发送代码架构如下：

UDP协议栈

本UDP协议栈使用UDP协议栈网表文件，该协议栈目前并不开源，只提供网表文件，虽看不见源码但可正常实现UDP通信，但不影响使用，该协议栈带有用户接口，使得用户无需关心复杂的UDP协议而只需关心简单的用户接口时序即可操作UDP收发，非常简单；协议栈架构如下：

协议栈性能表现如下：
1：支持 UDP 接收校验和检验功能，暂不支持 UDP 发送校验和生成；
2：支持 IP 首部校验和的生成和校验，同时支持 ICMP 协议中的 PING 功能，可接收并响应同一个子网内部设备的 PING 请求；
3：可自动发起或响应同一个子网内设备的 ARP 请求，ARP 收发完全自适应。ARP 表可保存同一个子网内部256 个 IP 和 MAC 地址对；
4：支持 ARP 超时机制，可检测所需发送数据包的目的 IP 地址是否可达；
5：协议栈发送带宽利用率可达 93%，高发送带宽下，内部仲裁机制保证 PING 和 ARP 功能不受任何影响；
6：发送过程不会造成丢包；
7：提供64bit位宽AXI4-Stream形式的MAC接口，可与Xilinx官方的千兆以太网IP核Tri Mode Ethernet MAC，以及万兆以太网 IP 核 10 Gigabit Ethernet Subsystem、10 Gigabit Ethernet MAC 配合使用；
有了此协议栈，我们无需关心复杂的UDP协议的实现了，直接调用接口即可使用。。。
本UDP协议栈用户接口发送时序如下：

本UDP协议栈用户接口接收时序如下：

MAC数据缓冲FIFO组

这里对代码中用到的数据缓冲FIFO组做如下解释：
由于 UDP IP 协议栈的 AXI-Stream 数据接口位宽为 64bit，而 Tri Mode Ethernet MAC 的 AXI-Stream数据接口位宽为 8bit。因此，要将 UDP IP 协议栈与 Tri Mode Ethernet MAC 之间通过 AXI-Stream 接口互联，需要进行时钟域和数据位宽的转换。实现方案如下图所示：

收发路径(本设计只用到了发送)都使用了2个AXI-Stream DATA FIFO，通过其中1个FIFO实现异步时钟域的转换，1个FIFO实
现数据缓冲和同步Packet mode功能；由于千兆速率下Tri Mode Ethernet MAC的AXI-Stream数据接口同步时钟信号为125MHz，此时，UDP协议栈64bit的AXI-Stream数据接口同步时钟信号应该为125MHz/(64/8)=15.625MHz，因此，异步
AXI-Stream DATA FIFO两端的时钟分别为125MHz(8bit)，15.625MHz(64bit)；UDP IP协议栈的AXI-Stream接口经过FIFO时钟域转换后，还需要进行数据数据位宽转换，数据位宽的转换通过AXI4-Stream Data Width Converter完成，在接收路径中，进行 8bit 到 64bit 的转换；在发送路径中，进行 64bit 到 8bit 的转换；MAC数据缓冲FIFO组代码架构如下：

Tri Mode Ethernet MAC 使用教程

工程源码1使用Xilinx官方的Tri Mode Ethernet MAC IP核实现以太网物理层的数据接口转换；所以重点讲讲Tri Mode Ethernet MAC这个IP，IP调用如下：

Tri Mode Ethernet MAC并不能直接使用，而是需要配合对应的PHY芯片的RGMII时序图做针对性修改，需要修改IP内部源码，这部分操作比较复杂，我专门写了《Tri Mode Ethernet MAC移植使用教程》文档，并放在了资料包中；

此外，Tri Mode Ethernet MAC还需要AXI4-Lite接口的配置才能工作，工程中如下：

PHY芯片

工程源码1使用PHY芯片实现以太网物理层，用到了RTL8211F，通过这个型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的，比如RTL8211兼容YT8531，B50610兼容88E1518等；此外，还提供了PHY的参考原理图，一并放在了资料包中；

AXI 1G/2.5G Ethernet Subsystem 简介

工程源码2使用Xilinx官方的AXI 1G/2.5G Ethernet Subsystem实现以太网物理层；AXI 1G/2.5G Ethernet Subsystem的权威官方手册为《pg138-axi-ethernet》，请自行下载阅读，该IP是Xilinx官方将1G/2.5G Ethernet PCS/PMA or SGMII和Tri Mode Ethernet MAC封装在一起组成的全新IP，目的是简化FPGA实现以太网物理层的设计难度，直接调用这一个IP即可使用，该IP展开后如下：

接收端：
数据首先经过1G/2.5G Ethernet PCS/PMA or SGMII解串，将串行数据解为并行数据；然后经过弹性Buffer做数据缓冲处理，主要是为了去频偏，使板与板之间的数据稳定，然后进行8b/10b解码，恢复正常数据；然后经过PCS接收同步器，对数据进行跨时钟处理，同步到GMII时序下然后输出给Tri Mode Ethernet MAC进行数据合适转换，最后以AXI4-Stream输出；

发送端：
发送端则简单得多，用户侧UDP MAC数据首先给到Tri Mode Ethernet MAC进行数据合适转换，以GMII数据输出给1G/2.5G Ethernet PCS/PMA or SGMII，后者进行以太网物理层处理，以差分信号输出；

AXI 1G/2.5G Ethernet Subsystem 配置

AXI 1G/2.5G Ethernet Subsystem配置为1G，如下：

AXI 1G/2.5G Ethernet Subsystem可运行于1G和2.5G线速率，对GT时钟有严格研究，按照官方数据手册，<font color="red" size="3">运行1G线速率时，GT差分时钟必须为125M，运行2.5G线速率时，GT差分时钟必须为312.5M，如下：

多个 AXI 1G/2.5G Ethernet Subsystem 主从级联使用

多个AXI 1G/2.5G Ethernet Subsystem 的主从搭配使用的应用场景是FPGA开发板充当多光口的网卡使用，即一个FPGA挂载多个光口，每一个光口相当于一个独立的网卡，有独立的IP地址和MAC地址，类似于交换机；主从搭配使用框架如下：

AXI 1G/2.5G Ethernet Subsystem可单独使用，当单独使用时，一个AXI 1G/2.5G Ethernet Subsystem单独占用一个GT高速接口资源，单独占用一对差分时钟资源；此时的IP配置如下：

AXI 1G/2.5G Ethernet Subsystem也可多个级联主从搭配使用，主从搭配使用时，一个AXI 1G/2.5G Ethernet Subsystem当做主IP，占用一个GT高速接口资源，单独占用一对差分时钟资源；其他AXI 1G/2.5G Ethernet Subsystem当做从IP，占用一个GT高速接口资源，但不占用差分时钟资源，而是使用主IP提供的参考时钟；此时的从IP配置如下：

SFP光口转RJ45电口

工程源码2需要准备满足千兆传输要求的SFP光口转RJ45电口，某宝二三十块钱很便宜，大概长这样：

IP地址、端口号的修改

UDP协议栈留出了IP地址、端口号的修改端口供用户自由修改，位置在顶层模块如下：

UDP视频接收QT上位机

仅提供Win10版本的QT上位机，位置如下：

以Win10版本为例，源码位置如下：

以Win10版本下，可以点击已经编译好的QT软件直接运行，位置如下：

QT上位机运行效果如下：

我们的QT目前仅支持1280x720分辨率的视频抓图显示，但同时预留了1080P接口，对QT开发感兴趣的朋友可以尝试修改代码以适应1080P，因为QT在这里只是验证工具，不是本工程的重点，所以不再过多赘述；

工程源码架构

本博客提供2套工程源码，以工程源码1为例，vivado Block Design设计如下，其他工程与之类似，Block Design设计为图像缓存架构的部分：

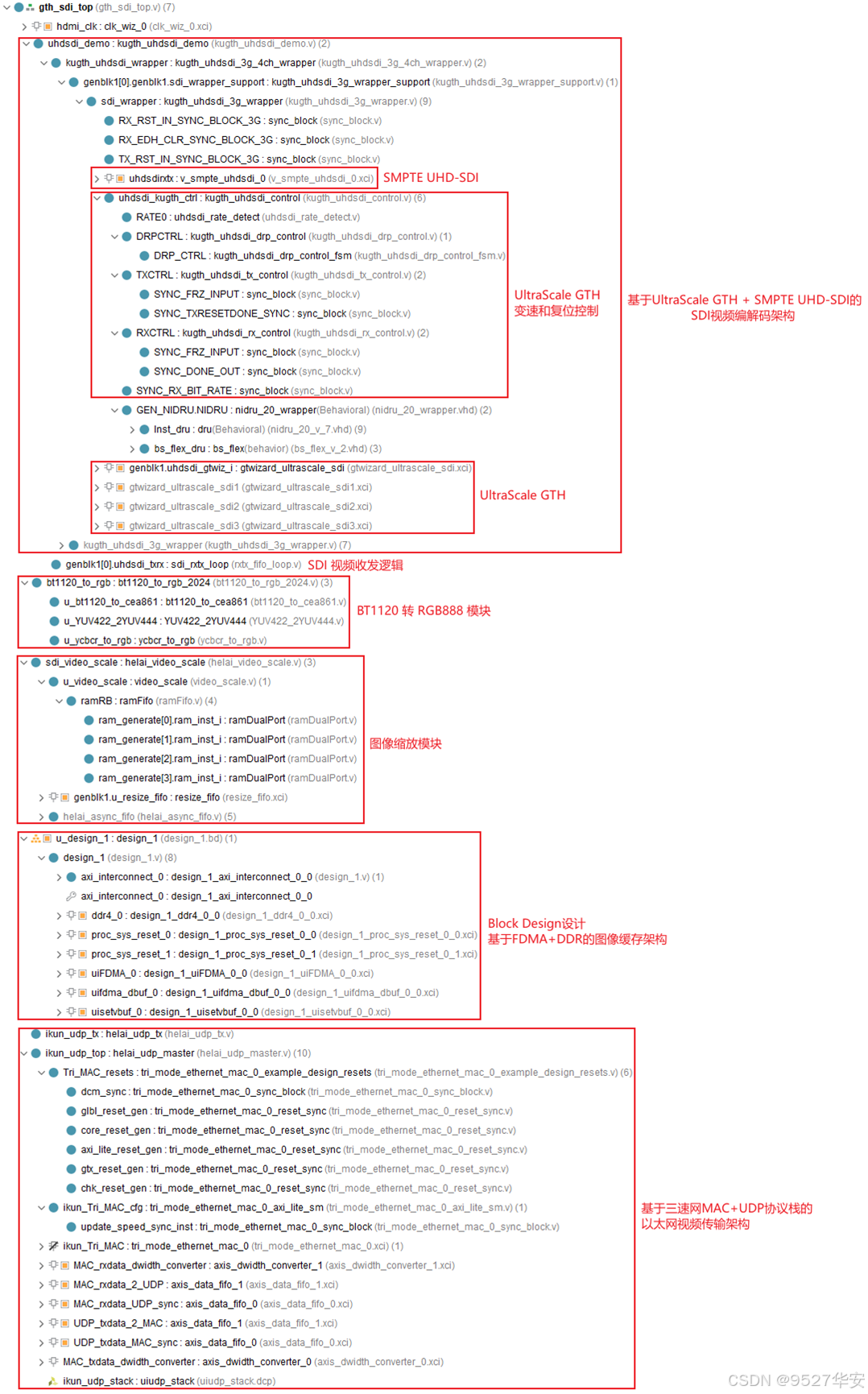

本博客提供2套工程源码，以工程源码1为例，工程源码架构如下，此为PHY芯片实现以太网物理层方案：

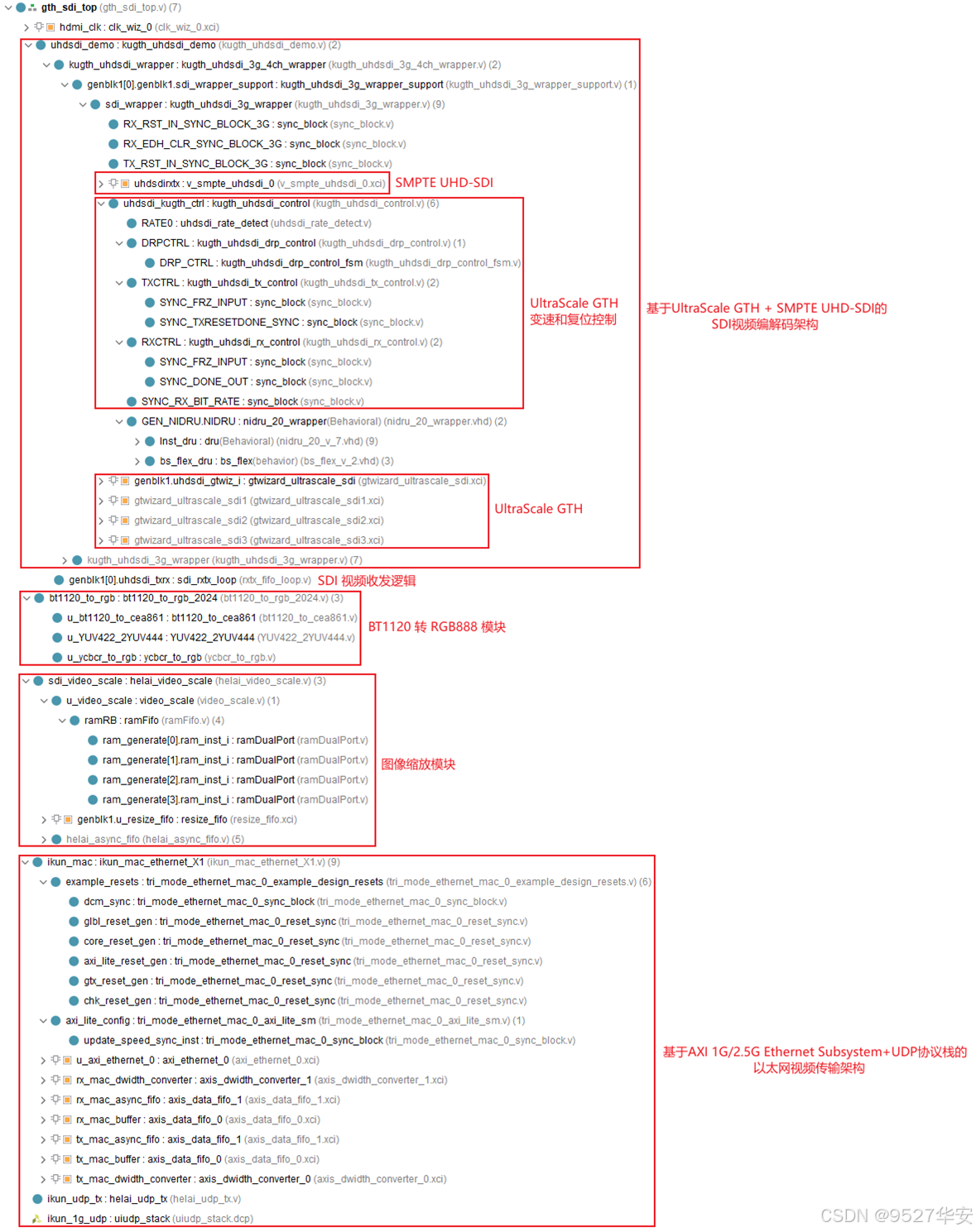

本博客提供2套工程源码，以工程源码2为例，工程源码架构如下，此为Xilinx官方的AXI 1G/2.5G Ethernet Subsystem IP核实现以太网物理层方案：

4、工程源码1详解-->KU040，RTL8211F做以太网物理层方案

开发板FPGA型号：Xilinx-Kintex-UltraScale--xcku040-ffva1156-2-i；
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：3G-SDI相机或HDMI转SDI盒子，分辨率1920x1080@60Hz；
输出：RJ45-UDP网络视频，分辨率1280x720@60Hz；
SDI视频解串方案：Xilinx--UltraScale GTH高速接口解串；
SDI视频解码方案：Xilinx--SMPTE UHD-SDI 解码；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
缓存方案：FDMA图像缓存+DDR4方案；
以太网物理层方案：RTL8211F芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：UltraScale系列FPGA实现SDI视频编解码+UDP以太网传输；
工程作用：此工程目的是让读者掌握Xilinx UltraScale系列FPGA实现SDI视频编解码+UDP以太网传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

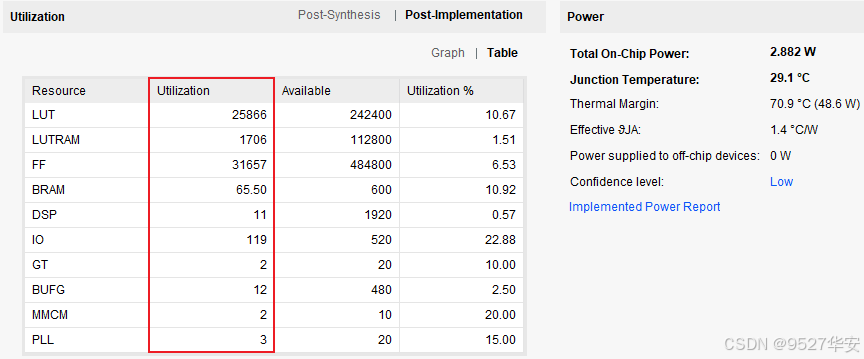

工程的资源消耗和功耗如下：

5、工程源码2详解-->KU040，1G/2.5G Ethernet 做以太网物理层方案

开发板FPGA型号：Xilinx-Kintex-UltraScale--xcku040-ffva1156-2-i；
开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：3G-SDI相机或HDMI转SDI盒子，分辨率1920x1080@60Hz；
输出：RJ45-UDP网络视频，分辨率1280x720@60Hz；
SDI视频解串方案：Xilinx--UltraScale GTH高速接口解串；
SDI视频解码方案：Xilinx--SMPTE UHD-SDI 解码；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
缓存方案：FDMA图像缓存+DDR4方案；
以太网物理层方案：Xilinx官方的AXI 1G/2.5G Ethernet Subsystem IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：UltraScale系列FPGA实现SDI视频编解码+UDP以太网传输；
工程作用：此工程目的是让读者掌握Xilinx UltraScale系列FPGA实现SDI视频编解码+UDP以太网传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

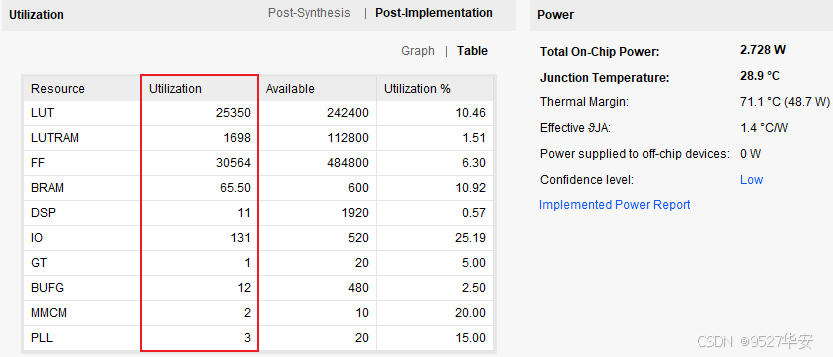

工程的资源消耗和功耗如下：
