1、前言

目前FPGA实现SDI视频编解码有两种方案：一是使用专用编解码芯片，比如典型的接收器GS2971，发送器GS2972，优点是简单，比如GS2971接收器直接将SDI解码为并行的YCrCb422，GS2972发送器直接将并行的YCrCb422编码为SDI视频，缺点是成本较高，可以百度一下GS2971和GS2972的价格；另一种方案是使用FPGA逻辑资源部实现SDI编解码，利用Xilinx系列FPGA的GTP/GTX/GTH/GTY等资源实现解串，利用Xilinx系列FPGA的SMPTE UHD-SDI资源实现SDI编解码，优点是合理利用了FPGA资源，GT高速接口资源不用白不用，缺点是操作难度大一些，对FPGA开发者的技术水平要求较高。有意思的是，这两种方案在本博这里都有对应的解决方案，包括硬件的FPGA开发板、工程源码等等。本设计使用UltraScale GTH高速接口资源；

工程概述

本设计基于Xilinx的UltraScale系列FPGA开发板实现HDMI转SDI视频编码输出；输入视频为板载的HDMI输入接口，使用笔记本电脑模拟HDMI输入设备连接到开发板HDMI输入接口；HDMI解码使用Silicom9011芯片实现，Silicom9011输出视频分辨率配置为1920x1080@60Hz；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR4；图像从DDR4读出后送入RGB转BT1120模块实现视频格式转换；然后视频进入SMPTE UHD-SDI IP核，进行SDI视频编码操作并输出SDI视频，再经过FPGA内部的UltraScale GTH高速资源，实现并行数据到高速串行的转换，本博称之为串化，差分高速信号直接送入板载的SFP光口输出，然后用一根光纤接在SFP光口的RX和TX接口做本地回环；SFP光口接收视频再送入UltraScale GTH将SDI视频解串为并行数据；再经过SMPTE UHD-SDI IP核将SDI解码BT1120数据；再经过BT1120转RGB模块将BT1120转换为RGB888视频；然后不经过任何缓存，直接将视频送入Silicom9134芯片实现RGB888转HDMI视频输出，输出分辨率为1920x1080@60Hz；本博客提供2套工程源码，具体如下：

现对上述2套工程源码做如下解释，方便读者理解：

<font color="red" size="3">工程源码1

开发板FPGA型号为Xilinx-->Kintex UltraScale--xcku040-ffva1156-2-i；输入视频为板载的HDMI输入接口，使用笔记本电脑模拟HDMI输入设备连接到开发板HDMI输入接口；HDMI解码使用Silicom9011芯片实现，Silicom9011输出视频分辨率配置为1920x1080@60Hz；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR4；图像从DDR4读出后送入RGB转BT1120模块实现视频格式转换；然后视频进入SMPTE UHD-SDI IP核，进行SDI视频编码操作并输出SDI视频，再经过FPGA内部的UltraScale GTH高速资源，实现并行数据到高速串行的转换，本博称之为串化，差分高速信号直接送入板载的SFP光口输出，然后用一根光纤接在SFP光口的RX和TX接口做本地回环；SFP光口接收视频再送入UltraScale GTH将SDI视频解串为并行数据；再经过SMPTE UHD-SDI IP核将SDI解码BT1120数据；再经过BT1120转RGB模块将BT1120转换为RGB888视频；然后不经过任何缓存，直接将视频送入Silicom9134芯片实现RGB888转HDMI视频输出，输出分辨率为1920x1080@60Hz；该工程适用于Xilinx的UltraScale高端系列FPGA实现SDI视频转SFP光口输出（光端机）场景；

<font color="red" size="3">工程源码2

开发板FPGA型号为Xilinx-->Zynq UltraScale+MPSoCs--xczu19eg-ffvc1760-2-i；输入视频为板载的HDMI输入接口，使用笔记本电脑模拟HDMI输入设备连接到开发板HDMI输入接口；HDMI解码使用Silicom9011芯片实现，Silicom9011输出视频分辨率配置为1920x1080@60Hz；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR4；图像从DDR4读出后送入RGB转BT1120模块实现视频格式转换；然后视频进入SMPTE UHD-SDI IP核，进行SDI视频编码操作并输出SDI视频，再经过FPGA内部的UltraScale GTH高速资源，实现并行数据到高速串行的转换，本博称之为串化，差分高速信号直接送入板载的SFP光口输出，然后用一根光纤接在SFP光口的RX和TX接口做本地回环；SFP光口接收视频再送入UltraScale GTH将SDI视频解串为并行数据；再经过SMPTE UHD-SDI IP核将SDI解码BT1120数据；再经过BT1120转RGB模块将BT1120转换为RGB888视频；然后不经过任何缓存，直接将视频送入Silicom9134芯片实现RGB888转HDMI视频输出，输出分辨率为1920x1080@60Hz；该工程适用于Xilinx的Zynq UltraScale MPSoCs高端系列FPGA实现SDI视频转SFP光口输出（光端机）场景；

本博客详细描述了UltraScale系列FPGA实现SDI视频转SFP光口输出（光端机）的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

本博已有的 SDI 编解码方案

我的博客主页开设有SDI视频专栏，里面全是FPGA编解码SDI的工程源码及博客介绍；既有基于GS2971/GS2972的SDI编解码，也有基于GTP/GTX资源的SDI编解码；既有HD-SDI、3G-SDI，也有6G-SDI、12G-SDI等；专栏地址链接如下：
点击直接前往

本方案在Xilinx--Artix7系列FPGA上的应用

本方案在Xilinx--Artix7系列FPGA上的也有应用，之前专门写过一篇博客，博客地址链接如下：
点击直接前往

本方案在Xilinx--Zynq7000系列FPGA上的应用

本方案在Xilinx--Zynq7000系列FPGA上的也有应用，之前专门写过一篇博客，博客地址链接如下：
点击直接前往

3、详细设计方案

设计原理框图

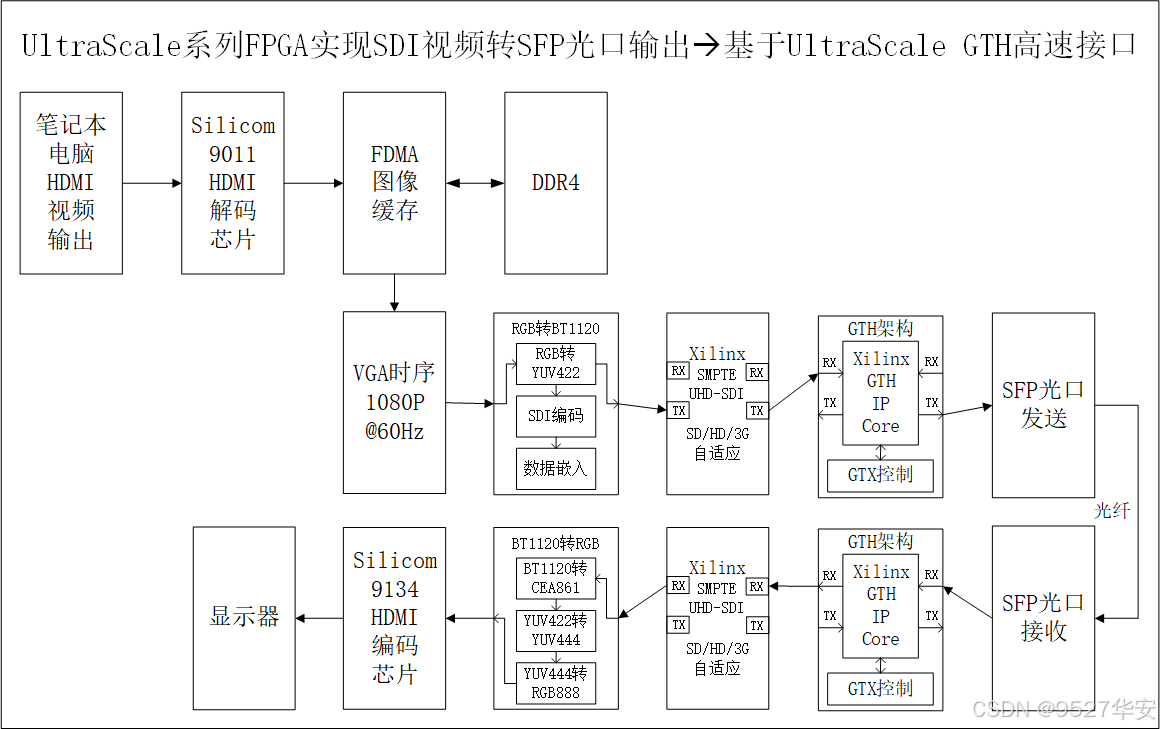

设计原理框图如下：

本设计参考了Xilinx官方设计文档，官方的参考设计框图如下：

HDMI 输入

输入源为板载的HDMI输入接口或动态彩条，分辨率为1920x1080@60Hz，使用笔记本电脑接入HDMI输入接口，以模拟输入Sensor；HDMI解码方案为芯片解码，使用Silcom9011，可将输入的HDMI视频解码为RGB888视频；FPGA纯verilog实现的i2c配置模块完成对Silcom9011芯片的配置，分辨率配置为1920x1080@60Hz；Silcom9011的i2c配置代码如下：

可以通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出HDMI接口采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
整个模块代码架构如下：

FDMA 图像缓存

FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR中再读出送后续模块，目的是实现视频同步输出，实现输入视频到输出视频的跨时钟域问题，更好的呈现显示效果；由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR中写入M个像素，写N次即可完成1帧图像的缓存，读视频与之一样；同时调用两个FIFO实现输入输出视频的跨时钟域处理，使得用户可以AXI4内部代码，以简单地像使用FIFO那样操作AXI总线，从而达到读写DDR的目的，进而实现视频缓存；本设计图像缓存方式为3帧缓存；FDMA图像缓存使用Xilinx vivado的Block Design设计，如下图：

视频读取控制

FDMA图像缓存架构使用VGA时序模块完成视频读取控制，VGA时序模块负责产生VGA时序，他有两个作用，一是控制FDMA控制器从DDR中读出缓存的视频，二是将同步后的VGA视频送入下一级模块，在HDMI输出方式下VGA时序模块的像素时钟由用户提供；在SDI输出方式下VGA时序模块的像素时钟由SMPTE UDH-SDI IP核的发送用户时钟提供，在不同的SDI模式下像素时钟不同，比如在3G-SDI模式下像素时钟为148.5M，在HD-SDI的720P@60Hz模式下像素时钟为74.25M；HDMI输出方式下的VGA时序模块代码架构如下：

UltraScale GTH 高速接口-->解串与串化

本设计使用Xilinx特有的UltraScale GTH高速信号处理资源实现SDI差分视频信号的解串与串化，对于SDI视频接收而言，UltraScale GTH起到解串的作用，即将输入的高速串行的差分信号解为并行的数字信号；对于SDI视频发送而言，UltraScale GTH起到串化的作用，即将输入的并行的数字信号串化为高速串行的差分信号；UltraScale GTH的使用一般需要例化IP核，通过vivado的UI界面进行配置，但本设计需要对SD-SDI、HD-SDI、3G-SDI视频进行自动识别和自适应处理，所以需要使得UltraScale GTH具有动态改变线速率的功能，该功能可通过DRP接口配置，也可通过UltraScale GTH的rate接口配置此外，为了动态配置UltraScale GTH线速率，还需要UltraScale GTH控制模块，该模块参考了Xilinx的官方设计方案，具有动态监测SDI模式，动态配置DRP等功能；该方案参考了Xilinx官方的设计；UltraScale GTH 解串与串化模块代码架构如下：

UltraScale GTH IP核配置如下：

SMPTE UDH-SDI IP核

SMPTE UDH-SDI IP核是Xilinx系列FPGA特有的用于SDI视频编解码的IP，该IP配置使用非常简单，vivado的UI界面如下：

SMPTE UDH-SDI IP核必须与UltraScale GTH配合才能使用，对于SDI视频接收而言，该IP接收来自于UltraScale GTH的数据，然后将SDI视频解码为BT1120视频输出，对于SDI视频发送而言，该IP接收来自于用户侧的的BT1120视频数据，然后将BT1120视频编码为SDI视频输出；该方案参考了Xilinx官方的设计；SMPTE UDH-SDI IP IP核代码架构如下：

RGB转BT1120

在SDI输出方式下需要使用该模块；RGB转BT1200模块的作用是将用户侧的RGB视频转换为BT1200视频输出给SMPTE UDH-SDI IP核；RGB转BT1120模块由RGB888转YUV444模块、YUV444转YUV422模块、SDI视频编码模块、数据嵌入模块组成，该方案参考了Xilinx官方的设计；BT1120转RGB模块代码架构如下：

BT1120转RGB

BT1120转RGB模块的作用是将SMPTE UDH-SDI IP核解码输出的BT1120视频转换为RGB888视频，它由BT1120转CEA861模块、YUV422转YUV444模块、YUV444转RGB888三个模块组成，该方案参考了Xilinx官方的设计；BT1120转RGB模块代码架构如下：

HDMI输出

在HDMI输出方式下，使用Silicom9134芯片实现RGB888转HDMI视频输出，Silicom9134需要i2c配置，配置代码如下：

工程源码架构

本博客提供2套工程源码，以工程源码1为例，vivado Block Design设计如下，其他工程与之类似，Block Design设计为图像缓存架构的部分：

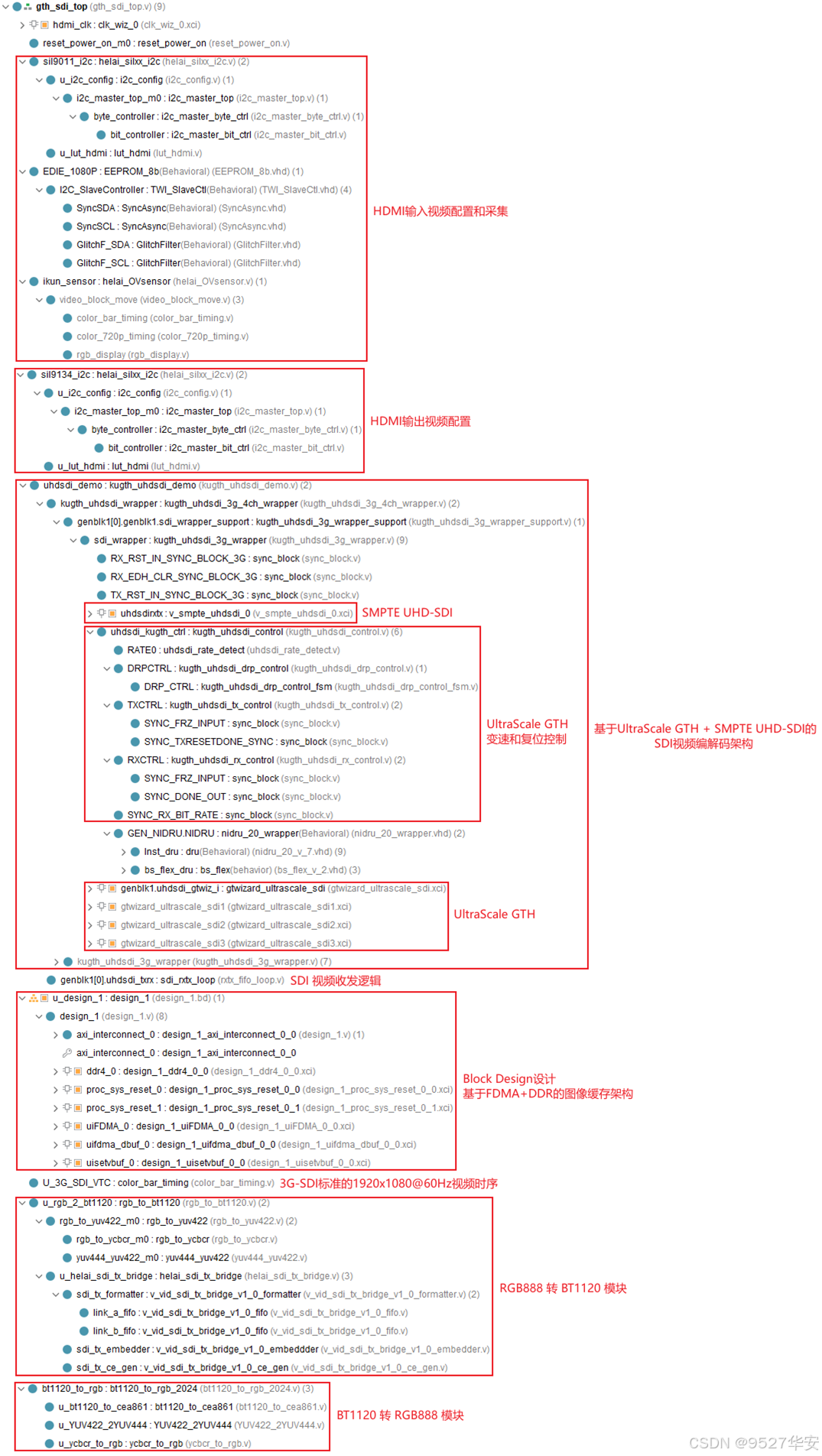

本博客提供2套工程源码，以工程源码1为例，工程源码架构如下：

4、工程源码1详解-->KU040版本

开发板FPGA型号：Xilinx-Kintex-UltraScale--xcku040-ffva1156-2-i；
开发环境：Vivado2019.1；
输入：HDMI，Silicom9011芯片解码；分辨率1920x1080@60Hz；
输出：HDMI，Silicom9134芯片编码；分辨率1920x1080@60Hz；
缓存方案：FDMA图像缓存+DDR4方案；
光口回环类型：单个SFP光口本地回环；
SDI视频串化方案：Xilinx--UltraScale GTH高速接口解串；
SDI视频编码方案：Xilinx--SMPTE UHD-SDI 解码；
实现功能：UltraScale系列FPGA实现SDI视频转SFP光口输出；
工程作用：此工程目的是让读者掌握Xilinx UltraScale系列FPGA实现SDI视频转SFP光口输出的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

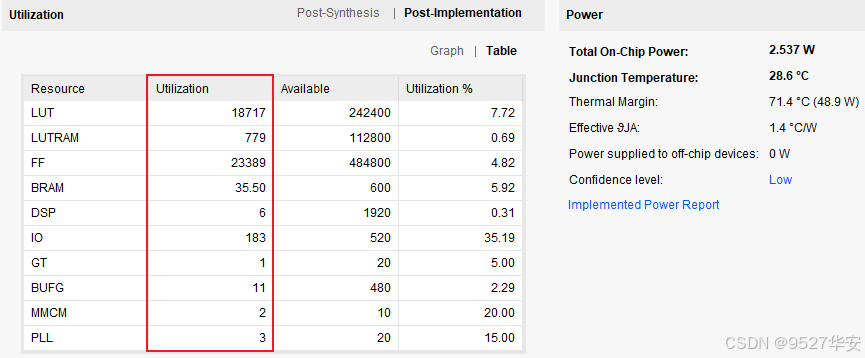

工程的资源消耗和功耗如下：

5、工程源码2详解-->ZU19EG版本

开发板FPGA型号：Xilinx-Zynq UltraScale+MPSoCs--xczu19eg-ffvc1760-2-i；
开发环境：Vivado2019.1；
输入：HDMI，Silicom9011芯片解码；分辨率1920x1080@60Hz；
输出：HDMI，Silicom9134芯片编码；分辨率1920x1080@60Hz；
缓存方案：FDMA图像缓存+PS端DDR4方案；
光口回环类型：单个SFP光口本地回环；
SDI视频串化方案：Xilinx--UltraScale GTH高速接口解串；
SDI视频编码方案：Xilinx--SMPTE UHD-SDI 解码；
实现功能：UltraScale系列FPGA实现SDI视频转SFP光口输出；
工程作用：此工程目的是让读者掌握Xilinx UltraScale系列FPGA实现SDI视频转SFP光口输出的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

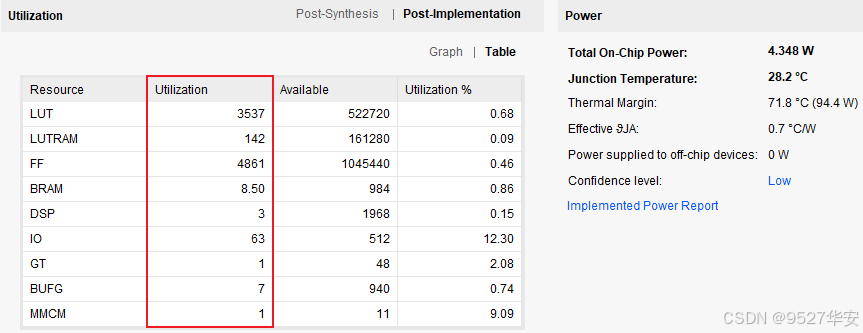

工程的资源消耗和功耗如下：

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件-->另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证

准备工作

需要准备的器材如下：
FPGA开发板；
SDI摄像头或HDMI转SDI盒子；
SDI转HDMI盒子；
HDMI显示器；
我的开发板了连接如下：

HDMI转SDI视频编码--输出视频演示

以工程1为例，HDMI转SDI视频编码--输出视频演示如下：

[video(video-aOCexuXY-1740115211826)(type-csdn)(url-https://live.csdn.net/v/embed...)(image-https://i-blog.csdnimg.cn/img...)(title-HDMI-SDI-2025)]
