1、前言

Xilinx系列FPGA实现MIPI视频解码现状：
MIPI视频解码分为D-PHY和CSI-2两大部分，其中D-PHY属于物理层，依托硬件，灵活性不高，方案不多；CSI-2属于协议层，依托代码，灵活性很高，方案很多；所以只要实现了D-PHY，MIPI-CSI解码其实就很灵活了；
目前Xilinx系列FPGA实现提供了多种MIPI D-PHY方案；第一种是使用专用的D-PHY芯片实现D-PHY功能，比如MC20901，该方案优点是设计简单，缺点是硬件成本较高；第二种是使用权电阻网络实现D-PHY功能，该方案是Xilinx官方推荐的一种简单、低速的D-PHY方案，通常用于测试，该方案优点是电路简单，硬件成本低，缺点是性能适中，无法用于高端场景；第三种是使用软核IP实现D-PHY功能，但该方案仅限于UltraScale+和Zynq UltraScale+高端系列FPGA，该方案优点是设计简单，缺点是硬件成本极高；然后D-PHY信号进入Xilinx官方的MIPI CSI-2 RX Subsystem IP实现CSI功能，即实现MIPI视频解码，另外，也可以使用自己写的CSI模块实现CSI功能；本设计使用基于MC20901的D-PHY方案，CSI2-RX使用纯VHDL代码方案；

工程概述

本设计基于Xilinx系列FPGA纯VHDL代码实现 IMX214 MIPI 视频解码的工程解决方案；视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；然后MIPI视频送入MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路；然后MIPI视频送入纯VHDL代码实现的CSI-2 RX模块实现MIPI视频解码功能；然后视频送入纯VHDL代码实现的Bayer To RGB 模块实现RAW10转RGB888功能；然后视频送入纯VHDL代码实现的Gamma Correction 模块实现伽马校正功能；然后送入Xilinx官方的Video Processing Subsystem IP核实现视频实时缩放，由1920x1080缩小到960x540，你也可以缩放为其他分辨率；然后送入Xilinx官方的VDMA IP核实现视频三帧缓存；视频从多路VDMA读出后送入Xilinx官方的Video Mixer IP核实现多路视频拼接；然后送Xilinx官方的AXI4-Stream To Video Out实现AXI4-Stream到Native视频转换；然后Native视频送入Silcom9134芯片实现RGB转HDMI，然后送HDMI显示器输出显示即可，这是HDMI的输出方式；或者直接调用Zynq的DP片内外设，直接从DDR中读取视频，然后送DP接口，然后送DP显示器输出显示即可，这是DP的输出方式；上述IP和IC需要SDK配置，所以需要调用MicroBlaze或者Zynq软核；针对目前市面上主流的项目需求，本博客共设计了5套工程源码，详情如下：

现对上述5套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx-->Kintex7-xc7k325tffg900-2；视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；然后MIPI视频送入MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路；然后MIPI视频送入纯VHDL代码实现的CSI-2 RX模块实现MIPI视频解码功能；然后视频送入纯VHDL代码实现的Bayer To RGB 模块实现RAW10转RGB888功能；然后视频送入纯VHDL代码实现的Gamma Correction 模块实现伽马校正功能；然后送入Xilinx官方的Video Processing Subsystem IP核实现视频实时缩放，由1920x1080缩小到960x540，你也可以缩放为其他分辨率；然后送入Xilinx官方的VDMA IP核实现视频三帧缓存；视频从多路VDMA读出后送入Xilinx官方的Video Mixer IP核实现多路视频拼接；然后送Xilinx官方的AXI4-Stream To Video Out实现AXI4-Stream到Native视频转换；然后Native视频送入Silcom9134芯片实现RGB转HDMI输出，输出分辨率配置为1920x1080@60Hz；输出效果为在1920x1080背景下叠加2路960x540的拼接视频，即1920x1080的2分屏显示；本设计适用于Xilinx-Kintex7系列FPGA实现MIPI视频解码转HDMI应用；

工程源码2

开发板FPGA型号为Xilinx-->Zynq7035-xc7z035ffg676-2；视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；然后MIPI视频送入MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路；然后MIPI视频送入纯VHDL代码实现的CSI-2 RX模块实现MIPI视频解码功能；然后视频送入纯VHDL代码实现的Bayer To RGB 模块实现RAW10转RGB888功能；然后视频送入纯VHDL代码实现的Gamma Correction 模块实现伽马校正功能；然后送入Xilinx官方的Video Processing Subsystem IP核实现视频实时缩放，由1920x1080缩小到960x540，你也可以缩放为其他分辨率；然后送入Xilinx官方的VDMA IP核实现视频三帧缓存；视频从多路VDMA读出后送入Xilinx官方的Video Mixer IP核实现多路视频拼接；然后送Xilinx官方的AXI4-Stream To Video Out实现AXI4-Stream到Native视频转换；然后Native视频送入Silcom9134芯片实现RGB转HDMI输出，输出分辨率配置为1920x1080@60Hz；输出效果为在1920x1080背景下叠加2路960x540的拼接视频，即1920x1080的2分屏显示；本设计适用于Xilinx-Zynq7000系列FPGA实现MIPI视频解码转HDMI应用；

工程源码3

开发板FPGA型号为Xilinx-->Kintex UltraScale-xcku040-ffva1156-2-i；视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；然后MIPI视频送入MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路；然后MIPI视频送入纯VHDL代码实现的CSI-2 RX模块实现MIPI视频解码功能；然后视频送入纯VHDL代码实现的Bayer To RGB 模块实现RAW10转RGB888功能；然后视频送入纯VHDL代码实现的Gamma Correction 模块实现伽马校正功能；然后送入Xilinx官方的Video Processing Subsystem IP核实现视频实时缩放，由1920x1080缩小到960x540，你也可以缩放为其他分辨率；然后送入Xilinx官方的VDMA IP核实现视频三帧缓存；视频从多路VDMA读出后送入Xilinx官方的Video Mixer IP核实现多路视频拼接；然后送Xilinx官方的AXI4-Stream To Video Out实现AXI4-Stream到Native视频转换；然后Native视频送入Silcom9134芯片实现RGB转HDMI输出，输出分辨率配置为1920x1080@60Hz；输出效果为在1920x1080背景下叠加2路960x540的拼接视频，即1920x1080的2分屏显示；本设计适用于Xilinx-UltraScale系列FPGA实现MIPI视频解码转HDMI应用；

工程源码4

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i；视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；然后MIPI视频送入MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路；然后MIPI视频送入纯VHDL代码实现的CSI-2 RX模块实现MIPI视频解码功能；然后视频送入纯VHDL代码实现的Bayer To RGB 模块实现RAW10转RGB888功能；然后视频送入纯VHDL代码实现的Gamma Correction 模块实现伽马校正功能；然后送入Xilinx官方的Video Processing Subsystem IP核实现视频实时缩放，由1920x1080缩小到960x540，你也可以缩放为其他分辨率；然后送入Xilinx官方的VDMA IP核实现视频三帧缓存；视频从多路VDMA读出后送入Xilinx官方的Video Mixer IP核实现多路视频拼接；然后送Xilinx官方的AXI4-Stream To Video Out实现AXI4-Stream到Native视频转换；然后Native视频送入Silcom9134芯片实现RGB转HDMI输出，输出分辨率配置为1920x1080@60Hz；输出效果为在1920x1080背景下叠加2路960x540的拼接视频，即1920x1080的2分屏显示；本设计适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现MIPI视频解码转HDMI应用；

工程源码5

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i；视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；然后MIPI视频送入MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路；然后MIPI视频送入纯VHDL代码实现的CSI-2 RX模块实现MIPI视频解码功能；然后视频送入纯VHDL代码实现的Bayer To RGB 模块实现RAW10转RGB888功能；然后视频送入纯VHDL代码实现的Gamma Correction 模块实现伽马校正功能；然后送入Xilinx官方的Video Processing Subsystem IP核实现视频实时缩放，由1920x1080缩小到1920x960，你也可以缩放为其他分辨率；然后送入Xilinx官方的VDMA IP核实现视频三帧缓存；调用Zynq的DP片内外设，直接从DDR中读取视频，然后送DP接口，输出分辨率配置为1920x1080@60Hz；输出效果为在1920x1080背景下叠加2路1920x540的拼接视频，即1920x1080的2分屏显示；本设计适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现MIPI视频解码转DP应用；

本博客详细描述了Xilinx系列FPGA纯VHDL代码实现多路IMX214 MIPI 视频缩放拼接的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的 MIPI 编解码方案

我这里目前已有丰富的基于FPGA的MIPI编解码方案，主要是MIPI解码的，既有纯vhdl实现的MIPI解码，也有调用Xilinx官方IP实现的MIPI解码，既有2line的MIPI解码，也有4line的MIPI解码，既有4K分辨率的MIPI解码，也有小到720P分辨率的MIPI解码，既有基于Xilinx平台FPGA的MIPI解码也有基于Altera平台FPGA的MIPI解码，还有基于Lattice平台FPGA的MIPI解码，后续还将继续推出更过国产FPGA的MIPI解码方案，毕竟目前国产化方案才是未来主流，后续也将推出更多MIPI编码的DSI方案，努力将FPGA的MIPI编解码方案做成白菜价。。。
基于此，我专门建了一个MIPI编解码的专栏，并将MIPI编解码的博客都放到了专栏里整理，对FPGA编解码MIPI有项目需求或学习兴趣的兄弟可以去我的专栏看看，专栏地址如下：
点击直接前往专栏

我这里已有的FPGA图像缩放方案

我的主页目前有FPGA图像缩放专栏，改专栏收录了我目前手里已有的FPGA图像缩放方案，从实现方式分类有基于HSL实现的图像缩放、基于纯verilog代码实现的图像缩放；从应用上分为单路视频图像缩放、多路视频图像缩放、多路视频图像缩放拼接；从输入视频分类可分为OV5640摄像头视频缩放、SDI视频缩放、MIPI视频缩放等等；以下是专栏地址：
点击直接前往

Video Mixer视频拼接方案

Video Mixer是Xilinx官方推出的视频拼接方案，我之前出过专门的博客，博客链接如下：
点击直接前往

FPGA视频拼接叠加融合方案推荐

我的主页目前有FPGA视频拼接叠加融合专栏，改专栏收录了我目前手里已有的FPGA视频拼接叠加融合方案，从实现方式分类有基于HSL实现的视频拼接、基于纯verilog代码实现的视频拼接；从应用上分为单路、2路、3路、4路、8路、16路视频拼接；视频缩放+拼接；视频融合叠加；从输入视频分类可分为OV5640摄像头视频拼接、SDI视频拼接、CameraLink视频拼接等等；以下是专栏地址：
点击直接前往

3、详细设计方案

设计框图

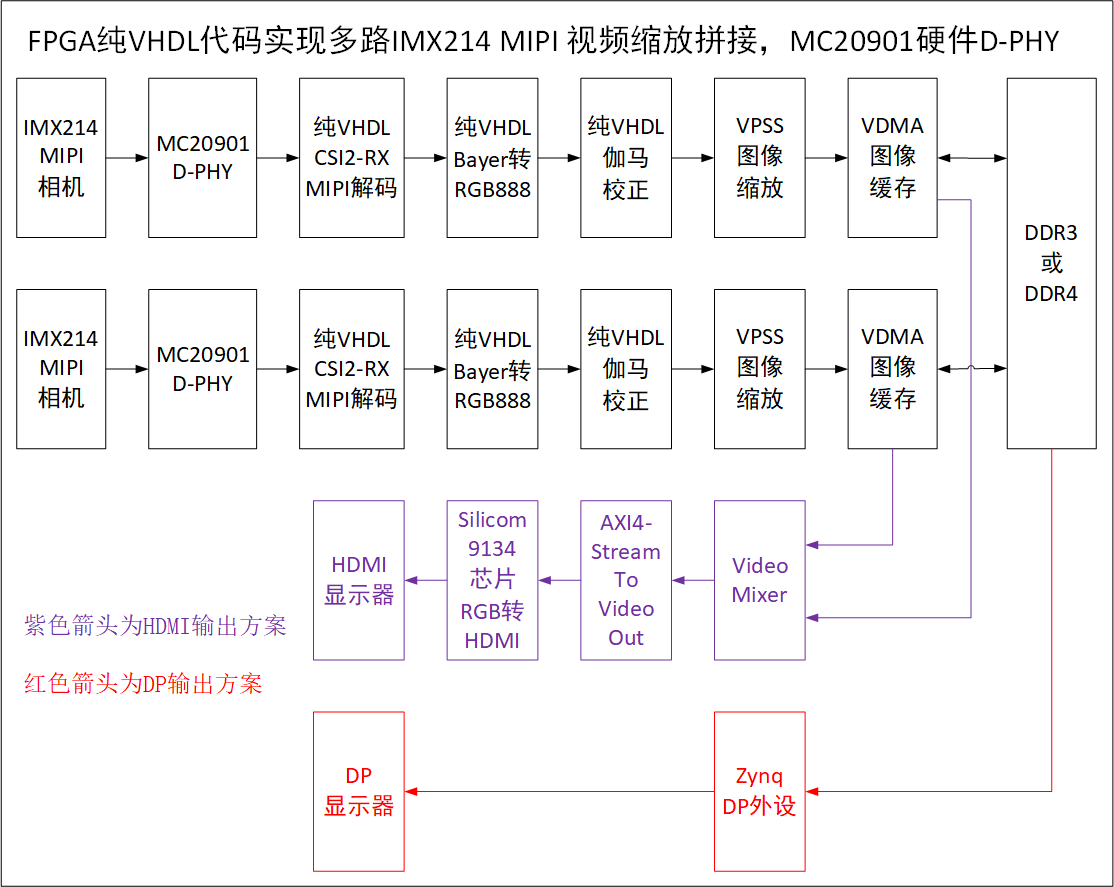

本设计的工程详细设计方案框图如下：

IMX214 摄像头

视频输入源为IMX214 MIPI摄像头，FPGA首先对摄像头进行i2c初始化配置，将IMX214 输出分辨率配置为1920x1080@60Hz，MIPI-4 Lane输出模式；IMX214 i2c配置在vitis软件代码中；IMX214摄像头如下：

MC20901硬件D-PHY方案

MC20901芯片实现硬件D-PHY功能，分离出LP和HS电路，硬件架构如下；

此外，为了方便大家设计，我们提供了PDF版本的MC20901参考原理图；MC20901不需要软件配置；

纯VHDL代码的MIPI CSI-2 RX模块

我们采用纯VHDL代码实现MIPI CSI-2-RX功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；本MIPI CSI-2-RX只能支持4 line的MIPI视频，数据格式支持RAW10；
本工程中的CSI-2-RX自定义IP调用如下：

MIPI CSI-2-RX纯VHDL源码如下：

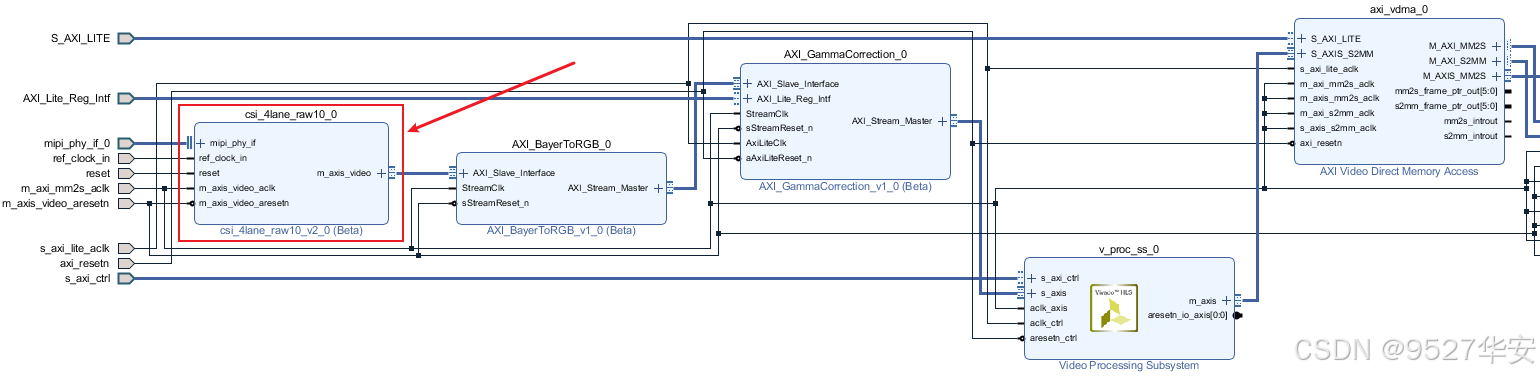

纯VHDL代码的MIPI CSI-2 RX IP核在Block Design中如下：

纯VHDL代码的Bayer转RGB模块

我们采用纯VHDL代码实现MIPI Bayer转RGB功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；
本工程中的Bayer转RGB自定义IP调用如下：

MIPI Bayer转RGB纯VHDL源码如下：

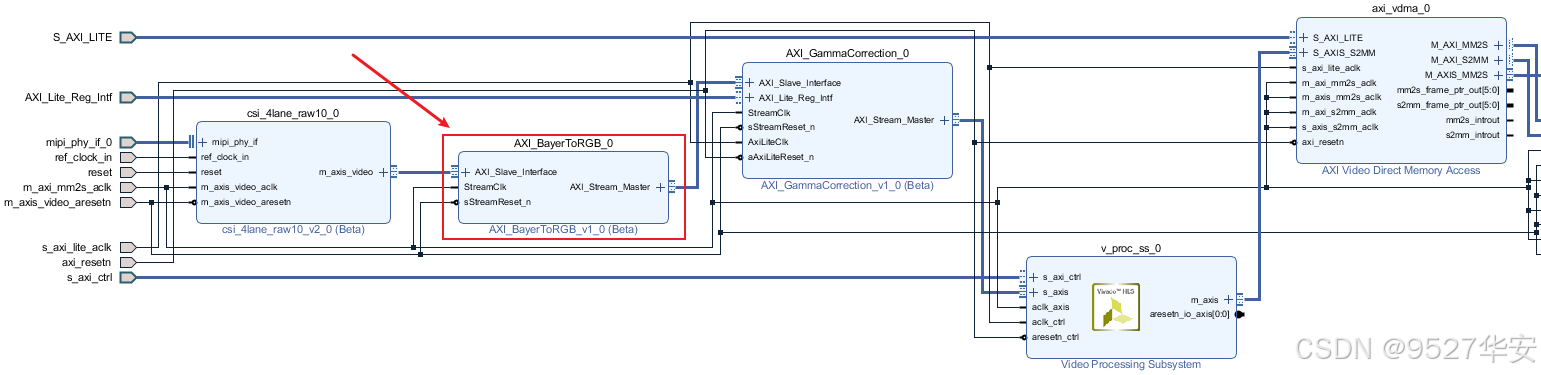

纯VHDL代码的Bayer转RGB IP核在Block Design中如下：

纯VHDL代码伽马校正模块

我们采用纯VHDL代码实现MIPI 伽马矫正功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；
本工程中的伽马矫正自定义IP调用如下：

MIPI 伽马矫正纯VHDL源码如下：

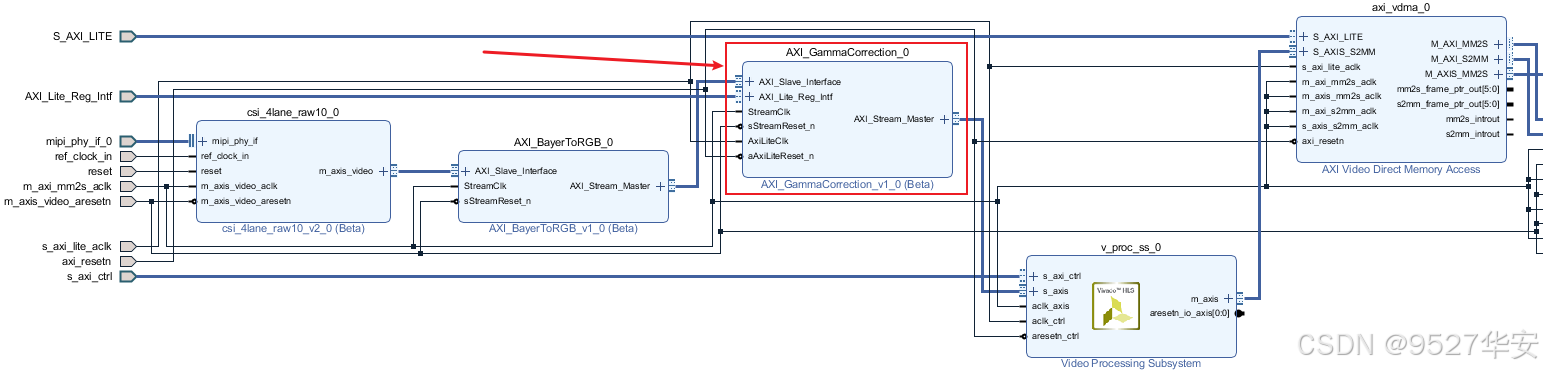

纯VHDL代码的伽马校正 IP核在Block Design中如下：

Video Processing Subsystem 图像缩放

由于工程所用到的IP都是常用IP，所以这里重点介绍一下Video Processing Subsystem；
Video Processing Subsystem有缩放、去隔行、颜色空间转换等功能，这里仅使用图像缩放功能；其特点如下：
优点1：适用于Xilinx所有系列的FPGA器件和所有的Vivado版本；
优点2：支持8K最大分辨率：即可以处理高达8K的视频；
优点3：输入视频格式：AXI4-Stream，方便对接Xilinx图像处理套路的相关IP；
优点4：输出视频格式：AXI4-Stream，方便对接Xilinx图像处理套路的相关IP；
优点5：模块占用的FPGA逻辑资源更小，相比于自己写的HLS图像缩放而言，官方的Video Processing Subsystem资源占用大约减小30%左右，且更高效：
<font color="red" size="3">注意！！！！
<font color="red" size="3">注意！！！！
缺点1：需要SDK软件配置，其本质为通过AXI_Lite 做寄存器配置，设计难度现对复杂，对新手小白不太友好；
<font color="red" size="3">缺点2：Xilinx官方提供的Video Processing Subsystem IAP并不能实现任意尺寸的图像缩放，只能在IAP中视频分辨率查找表范围内进行缩放操作，如果想要实现自定义任意尺寸缩放，需要修改Xilinx官方提供的API源代码，对新手小白极其友好，有此类需求的朋友可以联系博主，提供私人定制服务，也就是我帮你修改Xilinx官方提供的API源代码，以实现自定义任意尺寸缩放操作；

Video Processing Subsystem逻辑资源如下，请谨慎评估你的FPGA资源情况；

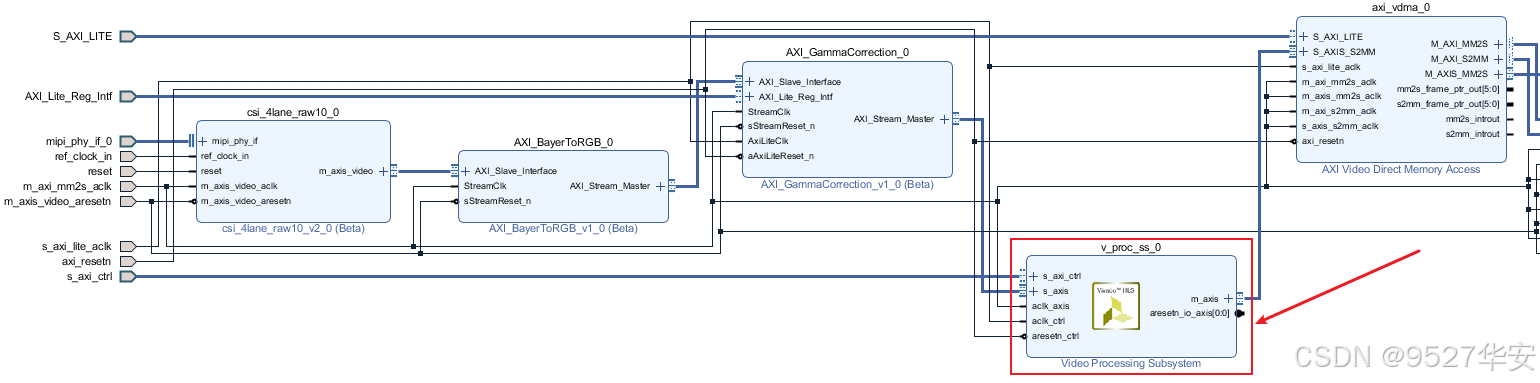

Video Processing Subsystem 在Block Design设计中如下：

VDMA 图像缓存

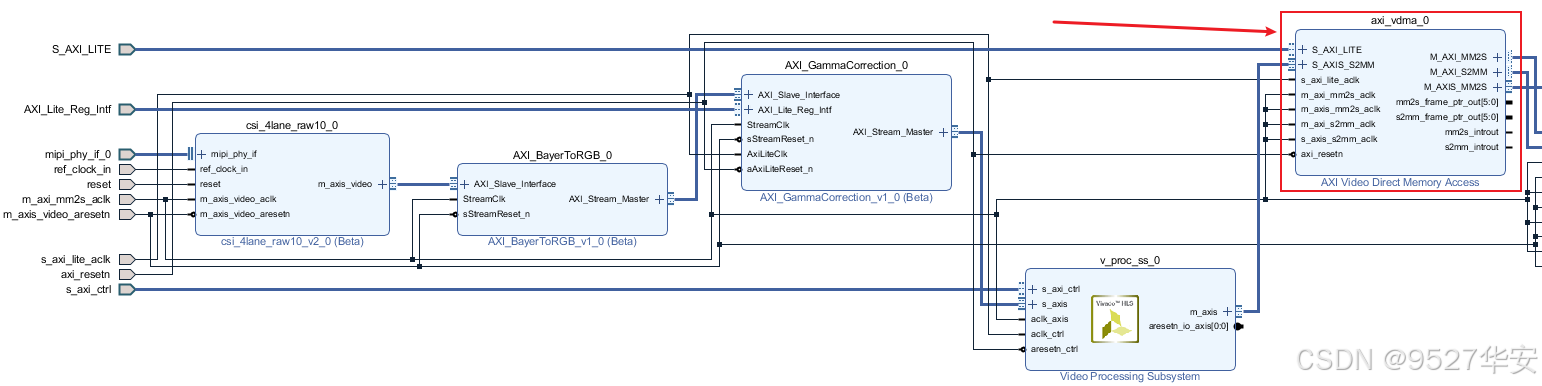

解码后的MIPI视频送入Xilinx官方的VDMA IP核实现视频三帧缓存，功能十分简单，VDMA需要Vitis或者SDK软件配置，Block Design设计中如下：

Video Mixer 多路视频拼接详解

这里重点介绍一下Xilinx官方的Video Mixer IP；
支持最大分辨率：8K，即可以处理高达8K的视频；
支持最多16层视频拼接叠加，即最多可拼接16路视频；
输入视频格式：AXI4-Stream；
输出视频格式：AXI4-Stream；
需要SDK软件配置，其本质为通过AXI_Lite 做寄存器配置；
提供自定义的配置API，通过调用该库函数即可轻松使用，具体参考SDK代码；
模块占用的FPGA逻辑资源更小，相比于自己写的HLS视频拼接而言，官方的Video Mixer资源占用大约减小30%左右，且更高效：以工程源码1的2路视频拼接为例，Video Mixer逻辑资源如下，请谨慎评估你的FPGA资源情况；

关于这个Video Mixer视频拼接方案详情，请参考我之前的博客，博客链接如下：
点击直接前往

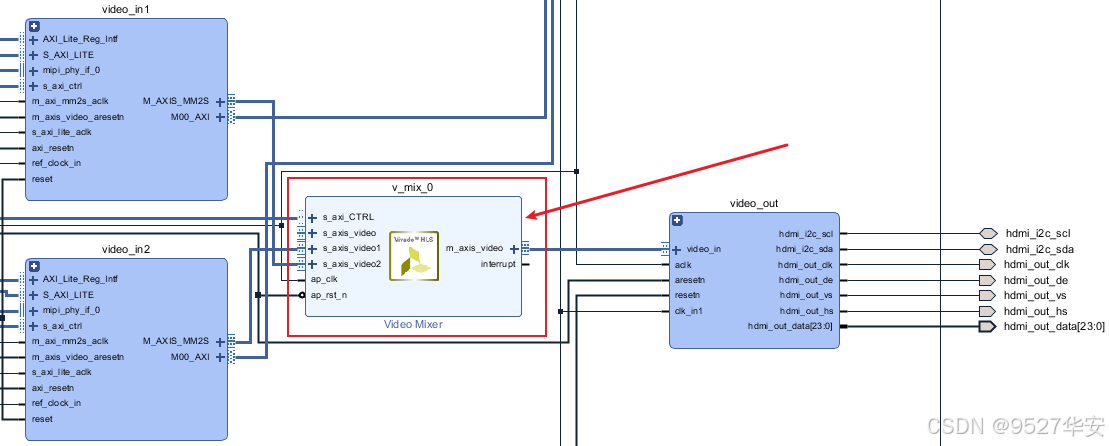

以工程源码2为例，其在Block Design中如下：

HDMI输出架构

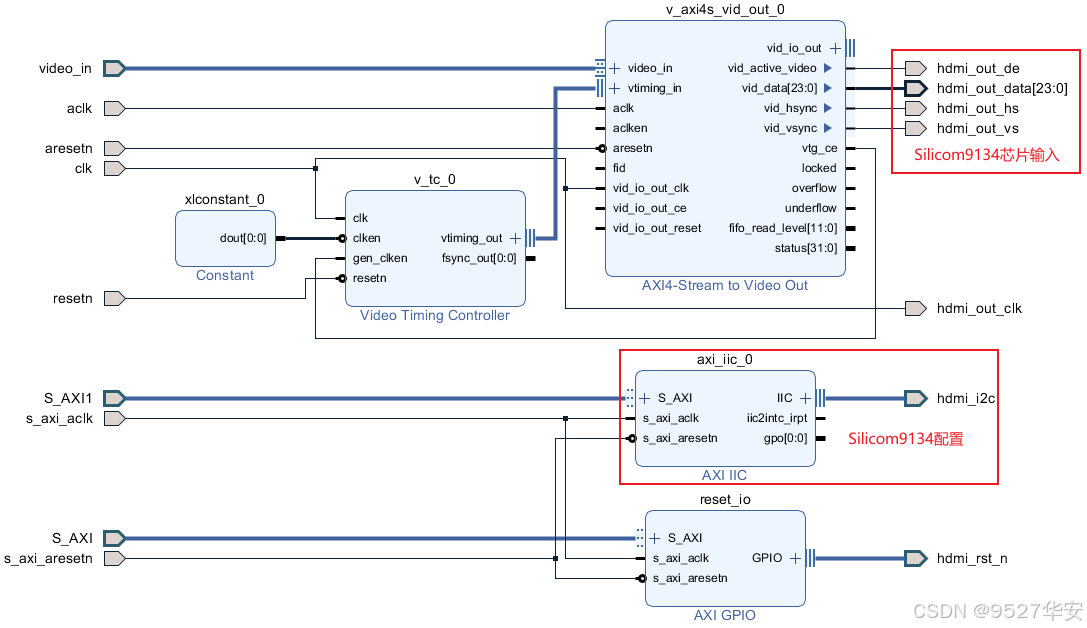

HDMI输出采用silcom9134芯片实现RGB转HDMI完成，silcom9134需要i2c配置才能使用，Kintex7调用MicroBlaze通过SDK软件配置，HDMI输出架构如下：

DP输出架构

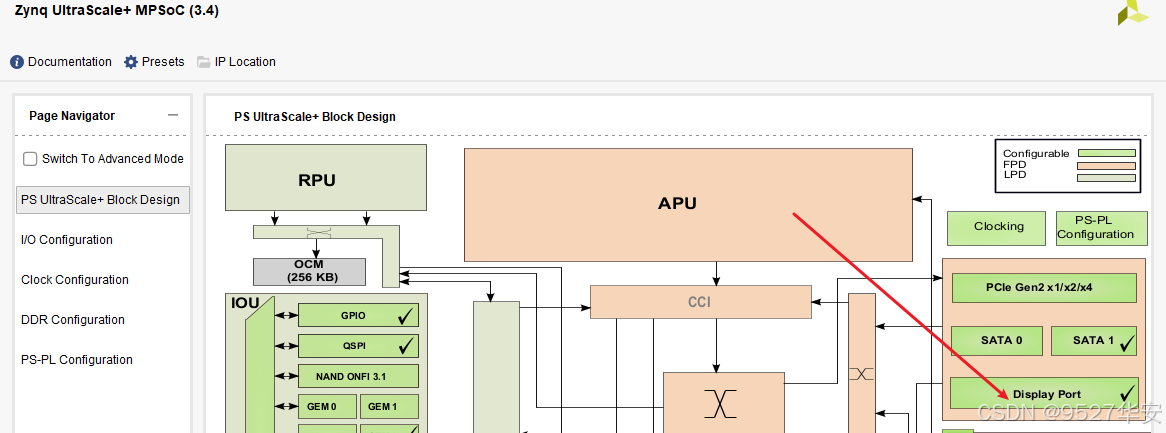

Zynq系列FPGA采用DP输出架构，需要在Zynq配置里打开DP外设，如下：

vivado逻辑工程源码架构

工程源码架构包括vivado Block Design逻辑设计和SDK软件设计；

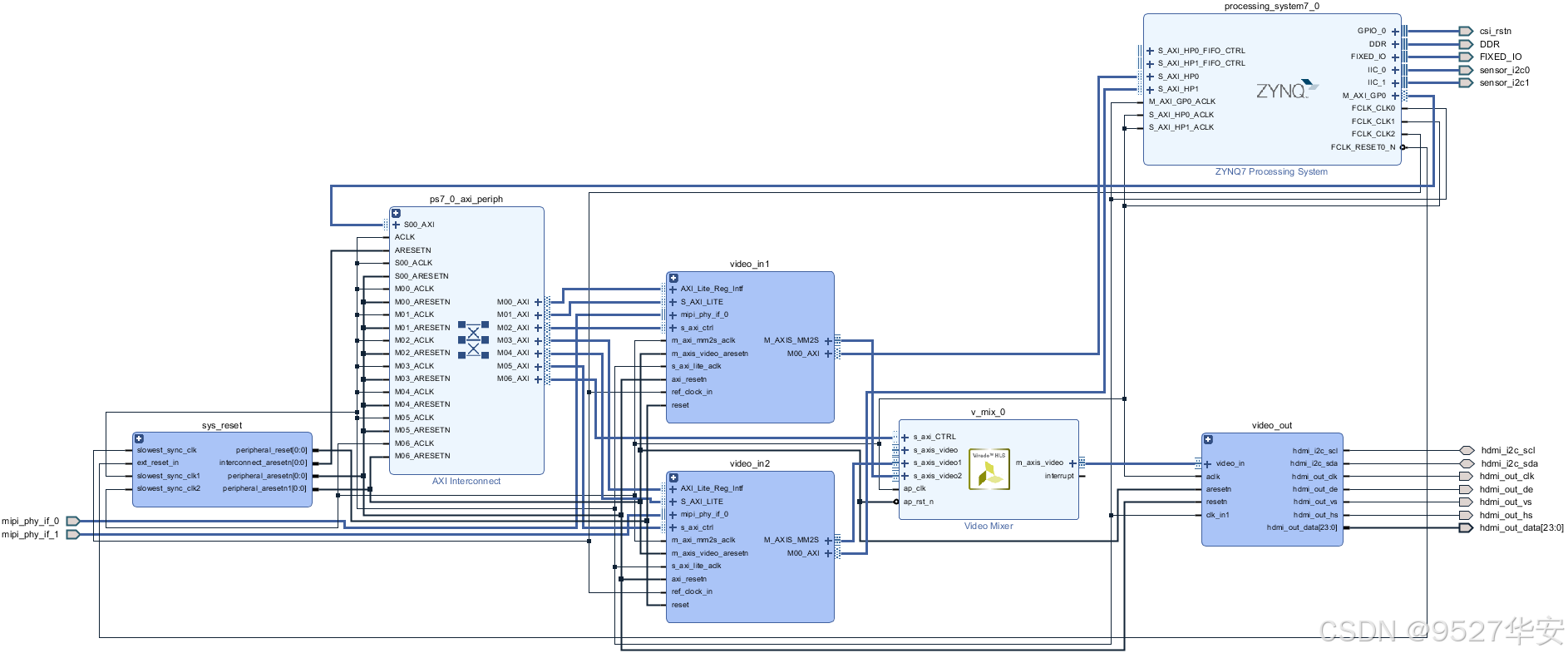

以工程源码2为例，Block Design逻辑设计架构截图如下：

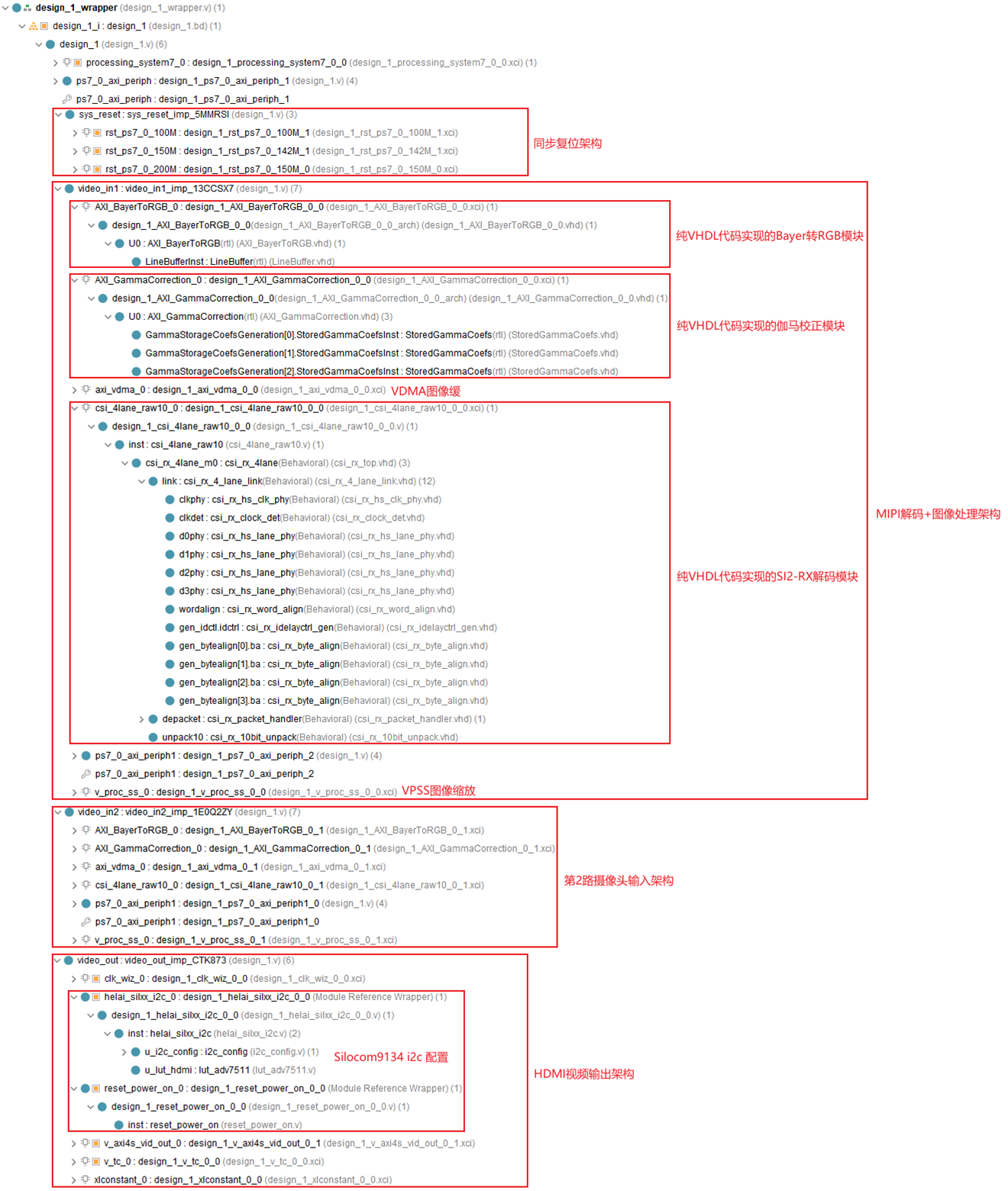

以工程源码2为例，综合后的源码架构如下：

SDK软件工程源码架构

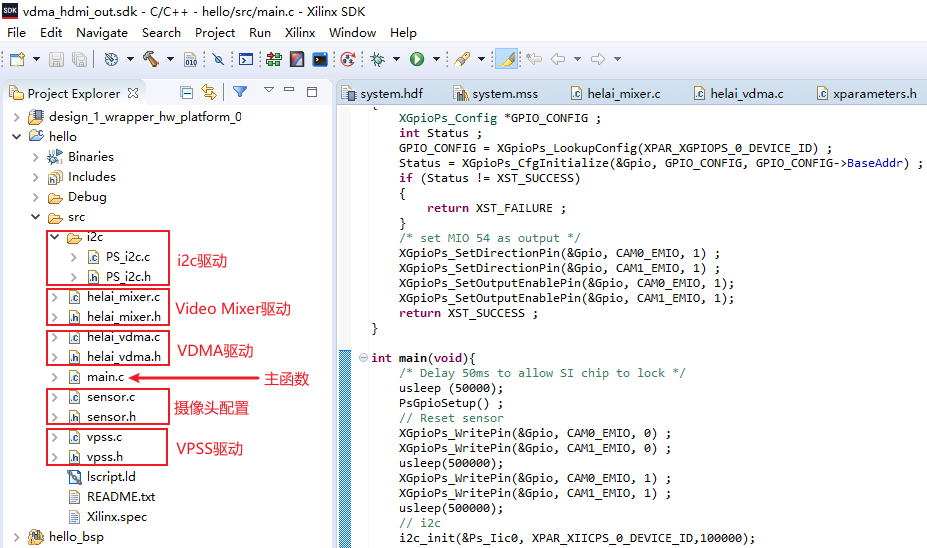

以工程源码2为例，SDK软件代码如下：

！！！注意
！！！注意

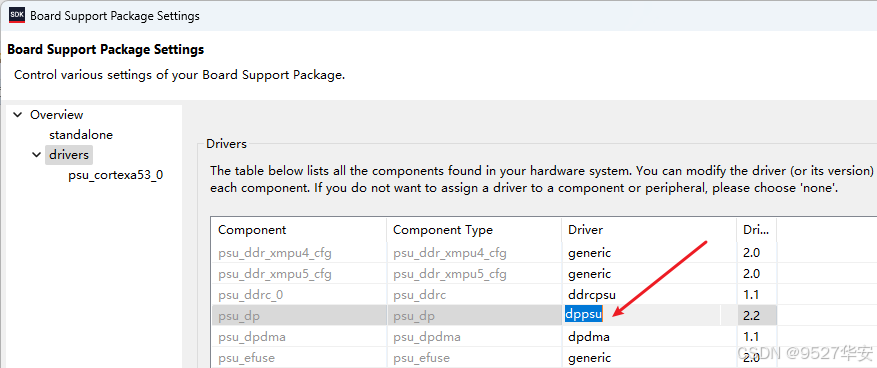

在使用DP输出的SDK工程中，需要修改DP的驱动名称，如下：

4、工程源码1详解-->Kintex7-325T，2路IMX214拼接转HDMI版本

开发板FPGA型号：Xilinx-->Kintex7-xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
输入：IMX214 摄像头，分辨率1920x1080@60Hz；
IMX214 模式配置：MIPI-4 Lane模式，RAW10颜色空间，一个时钟输出4个像素；
输出：HDMI，Silicom9134芯片编码，1920x1080分辨率下的2路690x540的视频拼接2分屏显示；
MIPI-D-PHY方案：MC20901芯片方案；
MIPI-CSI2-RX方案：纯VHDL代码实现的CSI-2 RX；
图像缩放方案：Xilinx官方Video Processing Subsystem方案；
图像缩放案例：1920x1080缩小到690x540；
视频拼接方案：Xilinx官方Video Mixer方案；
视频拼接案例：2路IMX214视频拼接；
图像缓存方案：Xilinx官方VDMA方案，3帧缓存；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA纯VHDL代码实现多路IMX214 MIPI 视频缩放拼接的设计能力，以便能够移植和设计自己的项目；

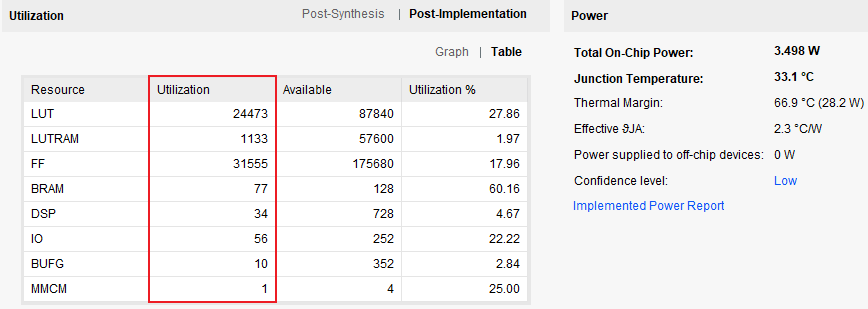

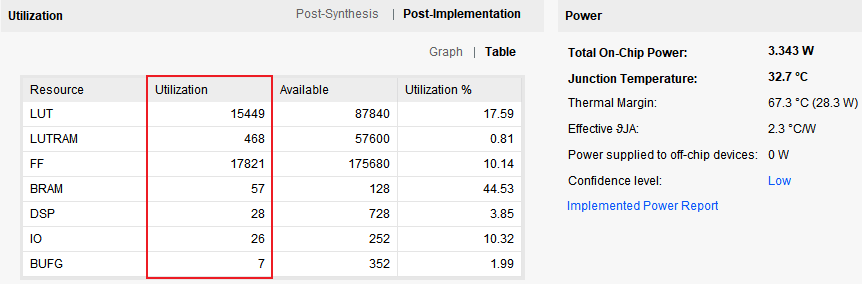

工程的资源消耗和功耗如下：

5、工程源码2详解-->Zynq7035，2路IMX214拼接转HDMI版本

开发板FPGA型号：Xilinx-->Zynq7035-xc7z035ffg676-2；
FPGA开发环境：Vivado2019.1；
输入：IMX214 摄像头，分辨率1920x1080@60Hz；
IMX214 模式配置：MIPI-4 Lane模式，RAW10颜色空间，一个时钟输出4个像素；
输出：HDMI，ADV7511芯片编码，1920x1080分辨率下的2路690x540的视频拼接2分屏显示；
MIPI-D-PHY方案：MC20901芯片方案；
MIPI-CSI2-RX方案：纯VHDL代码实现的CSI-2 RX；
图像缩放方案：Xilinx官方Video Processing Subsystem方案；
图像缩放案例：1920x1080缩小到690x540；
视频拼接方案：Xilinx官方Video Mixer方案；
视频拼接案例：2路IMX214视频拼接；
图像缓存方案：Xilinx官方VDMA方案，3帧缓存；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA纯VHDL代码实现多路IMX214 MIPI 视频缩放拼接的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

6、工程源码3详解-->KU040，2路IMX214拼接转HDMI版本

开发板FPGA型号：Xilinx-->Kintex UltraScale-xcku040-ffva1156-2-i；
FPGA开发环境：Vivado2019.1；
输入：IMX214 摄像头，分辨率1920x1080@60Hz；
IMX214 模式配置：MIPI-4 Lane模式，RAW10颜色空间，一个时钟输出4个像素；
输出：HDMI，ADV7511芯片编码，1920x1080分辨率下的2路690x540的视频拼接2分屏显示；
MIPI-D-PHY方案：MC20901芯片方案；
MIPI-CSI2-RX方案：纯VHDL代码实现的CSI-2 RX；
图像缩放方案：Xilinx官方Video Processing Subsystem方案；
图像缩放案例：1920x1080缩小到690x540；
视频拼接方案：Xilinx官方Video Mixer方案；
视频拼接案例：2路IMX214视频拼接；
图像缓存方案：Xilinx官方VDMA方案，3帧缓存；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA纯VHDL代码实现多路IMX214 MIPI 视频缩放拼接的设计能力，以便能够移植和设计自己的项目；

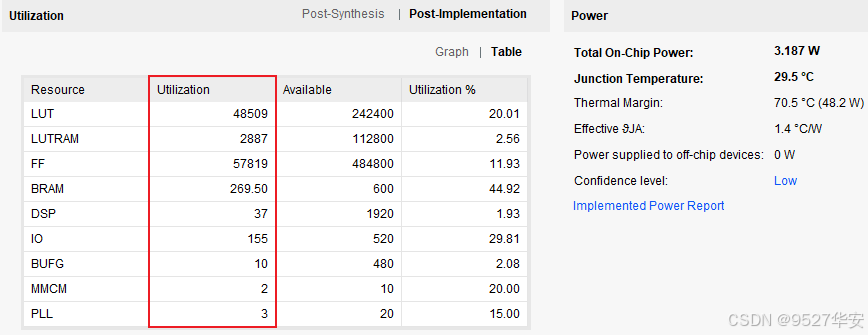

工程的资源消耗和功耗如下：

7、工程源码4详解-->ZU4EV，2路IMX214拼接转HDMI版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-1-i；
FPGA开发环境：Vivado2019.1；
输入：IMX214 摄像头，分辨率1920x1080@60Hz；
IMX214 模式配置：MIPI-4 Lane模式，RAW10颜色空间，一个时钟输出4个像素；
输出：HDMI，ADV7511芯片编码，1920x1080分辨率下的2路690x540的视频拼接2分屏显示；
MIPI-D-PHY方案：MC20901芯片方案；
MIPI-CSI2-RX方案：纯VHDL代码实现的CSI-2 RX；
图像缩放方案：Xilinx官方Video Processing Subsystem方案；
图像缩放案例：1920x1080缩小到690x540；
视频拼接方案：Xilinx官方Video Mixer方案；
视频拼接案例：2路IMX214视频拼接；
图像缓存方案：Xilinx官方VDMA方案，3帧缓存；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA纯VHDL代码实现多路IMX214 MIPI 视频缩放拼接的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

8、工程源码5详解-->ZU4EV，2路IMX214拼接转DP版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-1-i；
FPGA开发环境：Vivado2019.1；
输入：IMX214 摄像头，分辨率1920x1080@60Hz；
IMX214 模式配置：MIPI-4 Lane模式，RAW10颜色空间，一个时钟输出4个像素；
输出：DP，Zynq片内外设，1920x1080分辨率下的2路690x540的视频拼接2分屏显示；
MIPI-D-PHY方案：MC20901芯片方案；
MIPI-CSI2-RX方案：纯VHDL代码实现的CSI-2 RX；
图像缩放方案：Xilinx官方Video Processing Subsystem方案；
图像缩放案例：1920x1080缩小到690x540；
视频拼接方案：Xilinx官方Video Mixer方案；
视频拼接案例：2路IMX214视频拼接；
图像缓存方案：Xilinx官方VDMA方案，3帧缓存；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA纯VHDL代码实现多路IMX214 MIPI 视频缩放拼接的设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

9、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件-->另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

10、上板调试验证并演示

准备工作

FPGA开发板，推荐使用本博的开发板；
IMX214 摄像头；
HDMI显示器或者电视；
HDMI线；
以工程源码2为例，开发板连接如下：

2路IMX214 解码缩放拼接转HDMI输出演示

2路IMX214 解码缩放拼接转HDMI输出演示：
[video(video-JHCuBJzK-1744591102602)(type-csdn)(url-https://live.csdn.net/v/embed...)(image-https://i-blog.csdnimg.cn/img...)(title-FPD-Link-2路拼接)]

11、福利：工程源码获取

福利：工程代码的获取
代码太大，无法邮箱发送，以百度网盘链接方式发送，
通过微信获取资料：微信号 hllsq22

还可以关注我的微信公众号：FPGA教父

还可以关注我的CSDN：9527华安

还可以关注我的知乎：FPFA个人练习生

还可以关注我的B站：ikun-FPFA

还可以关注我的小红书：FPFA制作人

还可以关注我的微信视频号：FPGA教父

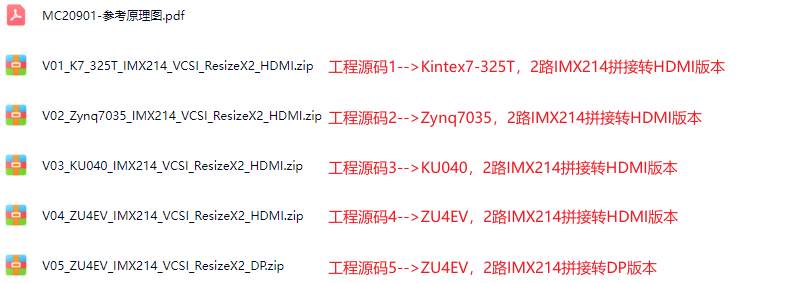

网盘资料如下：
